Komplettset Maico PP 45 K inkl. Steuerung, Wandhülse und Abdeckung

Menge Stückpreis
Bis 1
750,00 €*
Bis 6
730,00 €*
Ab 7
707,60 €*
Variante
Produktnummer: Maico PP45 K Komplettset
Hersteller: Maico
Herstellernummer: 0095.0241
EAN: 4012799952411
Gewicht: 3.001 kg
Ihre Vorteile im Überblick
  •  Schnelle Lieferung und Montage
  •  kostenfreie Fachberatung und Planung
  •  TOP-Marken und Geräte nach Standard und Normen
  •  Kunden-Hotline: 08995 429 678 1
Produktinformationen "Komplettset Maico PP 45 K inkl. Steuerung, Wandhülse und Abdeckung"

Lieferumfang:

  • Lüftereinheit mit Innenblende, Ventilatoreinheit, Wärmespeicher und Filter
  • Wandhülse 500mm PP 45 RHK
  • Außenabdeckung PP 45 AK

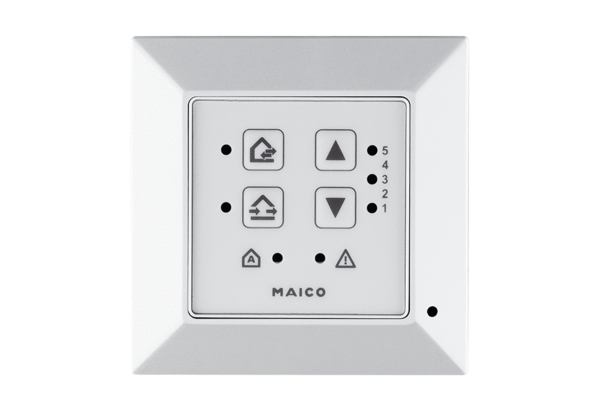

  • Raumluftsteuerung RLS K für bis zu 6 Geräte
Die Steuerungen werden je nach Anzahl der Geräte mit weiteren Zubehörprodukten ausgestattet. Eine Steuerung vom Typ RLS kann bis zu 6 Geräte steuern.


Endmontage-Set für das Einzelraumlüftungsgerät PushPull 45 K von Maico mit Wärmerückgewinnung, bestehend aus einem Ventilator,Innenabdeckung mit Klappenantrieb und 1 x G2 und 1 x G3-Filter, und einem energieeffizientem Keramik-Wärmetauscher. Diese Version enthält eine elektrischer Klappe,

notwendiges Zubehör zur Fertigstellung: Rohbauhülse, Außenabdeckung oder Laibungselement und Raumluftsteuerung RLS 45 K oder RLS 45 O

optionales Zubehör für besondere Anforderungen: Mauerblock, Sensoren, Leistungsteil und EnOcean-Erweiterungsmodul


Merkmale des Maico PushPull 45 K

  • Endmontage-Sets für das Einzelraumlüftungsgerät PushPull 45 mit Ventilator, Keramik-Wärmetauscher, Innenabdeckung und zwei integrierten Filtern (G2 + G3), so dass die Luft in beide Richtungen gefiltert wird.

  • verschiedeneAusführungen:
    • PP 45 K - mit elektrischer Klappe.
    • PP 45 O - mit manueller Klappe.
    • PP 45 RC - mit Funksteuerung und elektrischer Klappe.

  • Eine effiziente Lüftung zu erreichen, wird empfohlen die Geräte paarweise zu betreiben. Beim Endmontage-Set PP 45 RC ist es Grundvoraussetzung.

  • Notwendiges Zubehör zur Fertigstellung der Anlage:
    1. Rohbauhülse PP 45 RHK oder PP 45 RHL
    2. Außenabdeckung PP 45 AK, PP 45 AE oder PP 45 AW für Außenwandmontage oder Laibungselement PP 45 LE für Laibungskanalmontage
    3. Raumluftsteuerung RLS 45 K oder RLS 45 O für die Endmontage-Sets PP 45 K und PP 45 O und Funkschalter DS 45 RC für das Funkgerät PP 45 RC
    4. Über eine Raumluftsteuerung RLS 45 K oder RLS 45 O können mehrere Geräte (max. 6) gleichzeitig gesteuert werden.
    5. Bei Verwendung des Funkschalters DS 45 RC ist die Geräteanzahl nicht begrenzt, sofern die Geräte sich in Reichweite der Funkschalter befinden.

  • Optionales Zubehör:
    • Mauerblock PP 45 MB
    • Leistungsteil PP 45 LT
    • EnOcean-Erweiterungsmodul PP 45 EO
    • EnOcean-Actor PP 45 ACT
    • Feuchtesensor PP 45 HYI und PP 45 HY
    • CO2-Sensor PP 45 CO2
    • VOC-Sensor PP 45 VOC
    • Luftfilter, Ersatz PP 45 G2, PP 45 G3 und PP 45 G2P

  • Die Geräteversionen PP 45 K verfügt über eine elektrische Klappe. Werden die Geräte abgeschaltet (Stufe 0) schließt die Klappe automatisch. Hierbei verbraucht das Gerät keine elektrische Energie.
  • Die Raumluftsteuerungen RLS 45 K und RLS 45 O können mit dem internen Feuchtesensor PP 45 HYI oder mit den externen Sensoren PP45 HY, PP 45 CO2 und PP 45 VOC erweitert werden. Dabei erreichen die Geräte die Energieeffizienzklasse A+.
  • Die Raumluftsteuerungen RLS 45 K und RLS 45 O sowie die Funkgeräte PP 45 RC mit dem Funkschalter DS 45 RC können in 5 Lüftungsstufen 15/20/30/36/42 m³/h die Geräte betreiben.  Die Steueurung ermöglicht 3 Betriebsprogramme Dauerentlüfutng mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb. Im Auto-Betrieb wird das Fördervolumen an den Sensorwert stufenlos angepasst
  • Bei der Raumluftsteuerung RLS 45 O ist der Auto-Betrieb nur mit dem angeschlossenen Sensor möglich.
  • Die Raumluftsteuerung RLS 45 K und der Funkschalter DS 45 RC können noch weitere Funktionen wie Stoßlüftung (zeitbegrenzte Intensivlüftung) und Einschlaffunktion (zeitbegrenzte Abschaltung) ausführen.
  • Mithilfe der Raumluftsteuerung RLS 45 K ist die Kommunikation zwischen Abluftgeräten (z.B. ECA/ER) und PushPull Geräten möglich. D.h. beim Anlauf eines Abluftventilators gehen die PushPull-Geräte auf Zuluftbetrieb, um den entstehenden Unterdruck zu kompensieren. Der Zuluftbetrieb ist mit einem Nachlauf von 0,6 oder 15 min möglich. Dabei wird auch die angeschlossene Geräteanzahl berücksichtigt.
  • Die Raumluftsteuerung RLS 45 K kann in Kombination mit dem EnOcean-Erweiterungsmodul PP 45 EO, die kabelgebundenen PP 45 K und PP 45 O und die Funkgeräte PP 45 RC miteinander zu verbinden. Mit dieser Steuerungskombination können z.B. im Erdgeschoss kabelgebundene Geräte und im 1. Obergeschoss Funkgeräte installiert werden. Das ganze System wird dabei mit einem Tastendruck angesteuert.
  • Außerdem bietet die Raumluftsteuerung RLS 45 K die Möglichkeit per Inbetriebnahmesoftware die Gerätekonfiguration bequem mit dem PC/Laptop (Windows) durchzuführen.



Wärmetauscher

  • Mit dem Hochleistungswärmetauscher und dem hocheffizienten EC-Ventilator erreichen die Geräte einen Wärmebereitstellungsgrad von 84,3 % nach EN 13141-8.

Montagehinweise


  • Montage erfolgt in 2 Schritten:
    • Einbau der Rohbauhülse PP 45 RHK (DN 160) oder RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %.
    • Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten.
    • Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt.
    • Anschließend folgt die Integration des Endmontage-Sets.
    • Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig.

Elektrischer Anschluss

  • Das Gerät wird betriebsfertig montiert geliefert.
  • Elektrischer Anschluss erfolgt mittels Steckverbindung.
  • Verbindung zur Raumluftsteuerung RLS 45 K oder RLS 45 O über steckbare Steuerleitungen.
  • Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung.

Kondensatablauf

  • Über eine integrierte Kondensatabtropfkante in der Außenabdeckung wird das Kondensat abgeführt.

Technische Daten


Produktname PP 45 K
Fördervolumen 15 m³/h / 20 m³/h / 30 m³/h / 36 m³/h / 42 m³/h
Energieeffizienzklasse A+
Bemessungsspannung 12 V DC
SPI-Wert nach DIN EN 13141-8 0,11 Wh/m³
Maximale Leistungsaufnahme 1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W
Schutzart IP 00
DIBT-Zulassung ja
Einbaulage waagerecht
Systemart dezentral
Material Gehäuse Kunststoff
Material Wärmetauscher Keramik
Farbe verkehrsweiß, ähnlich RAL 9016
Gewicht 3,14 kg
Filterart Außen- und Abluftfilter
Filterklasse G2 / G3
Anschlussdurchmesser 160 mm
Breite 246 mm
Höhe 246 mm
Tiefe 282 mm
Notwendiger Mauerdurchbruch 162 bis 182 mm
Wandstärke 265 mm (wenn der Einschub mit Wandhülse bündig ist) / 500 mm
Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8 84,3 %
Notwendige Raumluftsteuerung RLS 45 K / RLS 45 O
Schalldruckpegel 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A) / Abstand 1 m, Freifeldbedingungen
Bewertete max. Element-Normschallpegeldifferenz Dn,w 51 dB
Zulassungsnummer Z-51.3-416
Verpackungseinheit 1 Stück
Sortiment K
GTIN (EAN) 4012799952411
Artikelnummer 0095.0241
Produkttyp: Lüftungsgeräte mit Wärmerückgewinnung , Sets
