iconVent 170 – Unterputz-Netzteil für Steuerung 42 V für Touch & LED Steuerung zur Stromversorgung für bis zu 6 Lüfter (1 St. = 1 Netzteil)

Montagekleber für iconVent 160 / 170zum Fixieren des Montagerohrs in der Wand (1 St.D92 = 1 Montagekleber) Fabr.: PLUGGITArt.-Nr.: ICV160MK

iconVent 170 – Hutschienen-Netzteil für Steuerung 42 V für Touch & LED Steuerung zur Stromversorgung für bis zu 6 Lüfter (1 St. = 1 Netzteil)

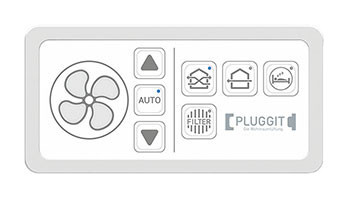

iconVent 160 - Steuerung mit Automatik-Modus und integriertem Feuchtesensor zur Ansteuerung von bis zu 6 Geräten.(1 St. = 1 Steuerung) Montage: Doppel-Unterputzdose (ICV160C-EUP)Steuerspannung: Empfohlener Leitungsquerschnitt: 3 x 1,5 mm² (Versorgungsspannung)Empfohlener Leitungsquerschnitt: 3 x 0,25 mm² (Steuerleitung) Fabr.: PLUGGITArt.-Nr.: ICV160C

iconVent 170 – Plug-In Sensor für Feuchte und Temperatur zum Einstecken in die Lüfterhalterung des iconVent 170 (1 St. = 1 Sensor)

Kompaktes dezentrales Wohnraumlüftungsgerät komplett, ohne Steuerung. Bestehend aus:1 x Lüfter-Einheit1 x Wärmetauscher-Einheit1 x Einschubrohr 500 mm1 x Schallschutz-Innenblende mit Staubfilter1 x Schallschutz-Außenblende aus Kunststoff weiß 2 x PutzdeckelBitte ICV160MK Montagekleber verwenden. (1 St. = 1 Komplettset)"Der iconVent 160 von Pluggit im Überblickgutes Preis-Leistungs-Verhältnis Einfache Montage in die Außenwand ohne komplexen Einbau von RohrenNachrüstbare Feuchtesensoren zur optimalen Luftwechselrate und Feuchtigkeitsanteil im RaumSaubere und pollenfreie, aerosolfreie Raumluft durch integrierte FilterWärmerückgewinnungsgrad von bis zu 81,6% zur höheren EnergieeffizienzVier Lüftungsprogramme für einen steuerbaren Betrieb der LüftungsanlageReinigung und Wartung ohne Werkzeug oder durch Fachpersonalgute Schalldämmeigenschaften als Laibungsset 60 oder mit Schalldämmelement 3KSteuerung des iconVent 160 von PluggitEs wird eine zusätzliche Steuereinheit benötigt.Lüftungssteuerung mit Automatikbetrieb als Beispiel: Steuerung des Volumenstroms in vier Leistungsstufenintegrierte Feuchtesensoren ermöglichen die automatische Regulierung der FeuchteIntegrierte Filterwechselanzeige (LED zur Filterwechselanzeige blinkt)4 Betriebsmodi möglich: Automatik- Modus; Winter- Modus; Sommer-Modus und Schlaf- Modus:Technische Daten Pluggit iconVent 160 Montage Außenwand Netzspannung 230 V / 50 Hz Eingangsspannung [V] 12 DC SELV Spezifische Eingangsleistung [W/m³/h] 0,14 Anschlüsse 6 Funktionseinheiten, erweiterbar auf 12 Lüftungsstufen 4 Leistungsaufnahme je Stufe [W] Stufe 1: 0,9 Stufe 2: 1,1 Stufe 3: 1,6 Stufe 4: 2,8 Luftleistung [m³/h] Stufe 1: 16Stufe 2: 22Stufe 3: 30Stufe 4: 43 Normschallpegeldifferenz [dB] 40 / 44 (mit optionalem Schalldämmelement 3K) Schallwerte [dB(A)] Stufe 1: <14Stufe 2: <20Stufe 3: <32Stufe 4: <35 Ventilatoren (paarweise) 12V DC Axial Lüfter mit Drehrichtungsumkehr Wärmebereitstellungsgrad, η∅ [%] 81,6 Wärmetauscher Keramik Schutzart IP 22 Durchmesser [mm] 160 Kernbohrungsdurchmesser [mm] 162 Optimale Wandstärke [mm] ab 315 Mindestwandstärke (bei Verwendung einer Außenhaube aus Metall) [mm] 280 Gewicht [kg] 4,6 Größe der Außenblende [mm] 197 x 205 x 46 (BxHxT) Größe der Innenblende [mm] 190 x 214 x 40 (BxHxT) zulässige Betriebstemperatur [°C] -20 .... 60 Filter ISO Coarse 45 % gemäß ISO 16890 (G3 gemäß DIN EN 779:2012)

Innovative WiFi Steuerung mit integriertem High-Tech Luftqualitätssensor. Ansteuerung über App. iconVent 160 nur in Verbindung mit UP-Netzteil 12 Volt bzw. Hutschiene 12 Volt. iconVent 170 nur in Verbindung mit UP-Netzteil 42 Volt bzw. Hutschiene 42 Volt. (1 St. = 1 Steuerung)

Dachausführung Rohbauset für iconVent 160 / 170 Entlüftung über Dach mit Kondensatablauf Bestehend aus:1 x Montagerohr 500 mm1 x Putzdeckel1 x Doppelmuffe DN160 1 x 90° Bogen DN1601 x Reduzierung auf DN125 Achtung: Dachhaube bauseitig.(1 St. = 1 Dachausführung Rohbauset) Montage: Abseite SchrägdachMaterial: Kunststoff Fabr.: PLUGGITArt.-Nr.: ICV160DA

iconVent 170 - Touch Steuerung Hutschiene Innovative Steuerung mit Touch-Display inkl. Hutschienen-Netzteil 42 V für bis zu 6 Lüfter (1 St. = 1 VPE = 1 Steuerung)

iconVent 170 – Basis Komplettset mit Design-Innenblende Kunststoff Kompaktes dezentrales Wohnraumlüftungsgerät komplett, ohne Steuerung. Bestehend aus: 1 x Lüfter-Einheit 1 x Wärmetauscher-Einheit 1 x Einschubrohr 500 mm 1 x Design Innenblende Glas weiß 1 x Schallschutz-Außenblende aus Kunststoff weiß 2 x Putzdeckel Bitte ICV160MK Montagekleber verwenden. (1 St. = 1 Komplettset)

iconVent 160 - Außengitter inkl. Kompriband und Befestigung185 mm x 14 mm (Durchmesser x T)(1 St. = 1 Außengitter) Montage: Außen Material: Kunststoff weißDurchmesser: 185 mmTiefe: 14 mm Fabr.: PLUGGITArt.-Nr.: ICV160-EAG

Montagerohr für iconVent 160 / 170 inkl. 2 Putzdeckeln, Länge 700 mm. Bitte ICV160MK Montagekleber verwenden. (1 St. = 1 Montagerohr) Beschreibung: Montagerohr zur Aufnahme des Keramikwärmetauschers und der Lüfter-Einheit für Außenwandstärken bis 500 mm inkl. 2 Putzdeckeln. Bitte ICV160MK Montagekleber verwenden.Montage: Im EPS Montagestein oder AußenwandMaterial: KunststoffLänge: 700 mmDurchmesser: 160 mm Fabr.: PLUGGITArt.-Nr.: ICV160H5700

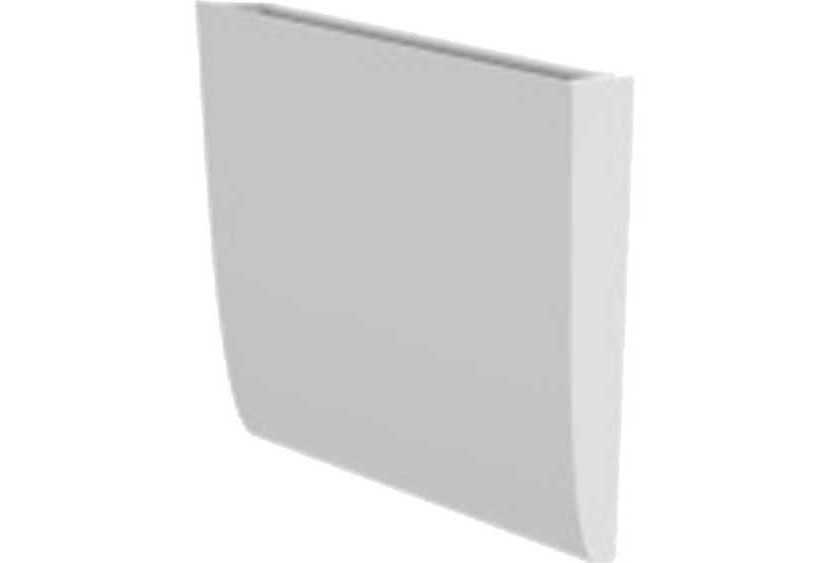

iconVent 160 - Innenblende inkl. integrierter Verschlusskappe und Filter ICV160G3 (ISO Coarse 45 %), Filterdurchmesser 144 mm190 mm x 214 mm x 40 mm (B x H x T), (1 St. = 1 Innenblende) Montage: Innen Material: Kunststoff Filterdurchmesser: 144 mm Farbe: weiß Breite: 190 mmHöhe: 214 mm Tiefe: 40 mm Fabr.: PLUGGITArt.-Nr.: ICV160-EIB

Montagerohr für iconVent 160 / 170 inkl. 2 Putzdeckeln, Länge 500 mm. Bitte ICV160MK Montagekleber verwenden. (1 St. = 1 Montagerohr) Beschreibung: Montagerohr zur Aufnahme des Keramikwärmetauschers und der Lüfter-Einheit für Außenwandstärken bis 500 mm inkl. 2 Putzdeckeln. Bitte ICV160MK Montagekleber verwenden.Montage: Im EPS Montagestein oder AußenwandMaterial: KunststoffLänge: 500 mmDurchmesser: 160 mm Fabr.: PLUGGITArt.-Nr.: ICV160H5

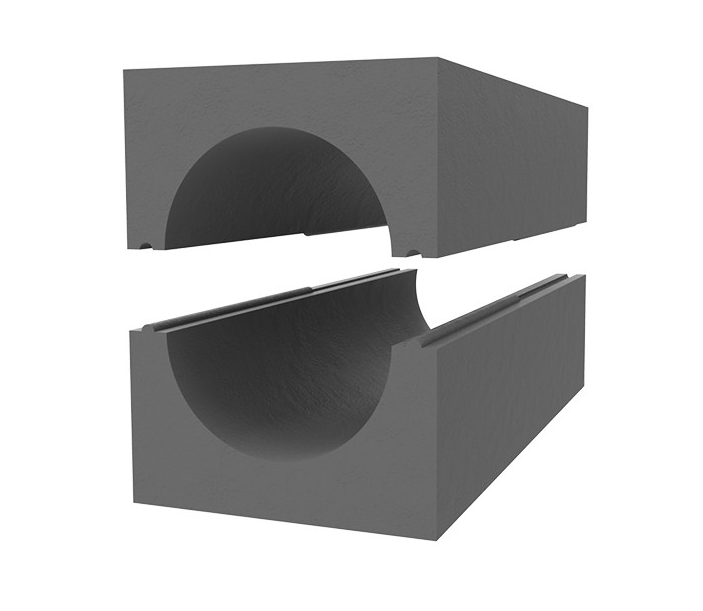

Einbau-Montagestein für iconVent 160 / 170 Montagehilfe zur Einmauerung der Montagerohre240 mm x 220 mm x 500 mm (B x H x T) (1 St. = 1 Montagestein) Montage: AußenwandMaterial: EPSLänge: 500 mmBreite: 240 mmHöhe: 220 mm Fabr.: PLUGGITArt.-Nr.: ICV160S

Installationskabel LiYY für iconVent 160 / 1704-polige Datenleitung, Durchmesser 4,3 mm zur elektrischen Installation der Lüftungsgeräte, 100 m Kabelring (1 St. = 1 Installationskabel)

Außenblende für iconVent 160 / 170, aus Edelstahl 206 mm x 255 mm x 45 mm (B x H x T)  (1 St. = 1 Außenblende) Beschreibung: Außenblende bestehend aus:1 x Abdeckung1 x Rahmen4 x Schraube TX-20Farbe: EdelstahlBreite: 206 mmHöhe: 255 mmTiefe: 45 mm Fabr.: PLUGGITArt.-Nr.: ICV160-EDAB

iconVent 170 - Touch Steuerung Unterputz Innovative Steuerung mit Touch-Display inkl. Unterputz-Netzteil 42 V für bis zu 6 Lüfter (1 St. = 1 VPE = 1 Steuerung)

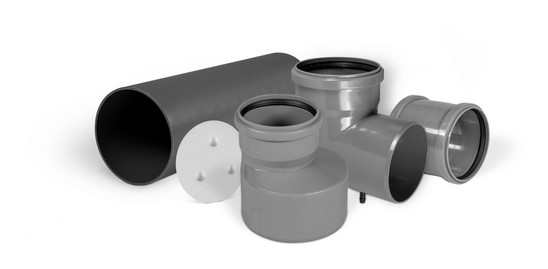

iconVent 170 - Rohbauset Kellerlösung mit Kondensatablauf. Bestehend aus:1 x Montagerohr 500 mm1 x Putzdeckel1 x Doppelmuffe DN160 1 x 90° Bogen DN1601 x Kondensatablauf mit Rückschlagventil 1 x Reduzierung auf NW110(1 St. = 1 Rohbauset) Montage: KellerwanddurchführungMaterial: Kunststoff Fabr.: PLUGGITArt.-Nr.: ICV170KA

Das Kompakte dezentrale Wohnraumlüftungsgerät ist ein effizientes Gerät zur Belüftung und Wärmerückgewinnung von Wohnräumen. Das Set besteht aus einer Lüfter-Einheit, einer Wärmetauscher-Einheit, einem Einschubrohr mit einer Länge von 500 mm, einer Schallschutz-Innenblende mit Staubfilter, einer Schallschutz-Außenblende aus weißem Kunststoff, sowie zwei Putzdeckeln. Das Gerät verfügt über einen Wärmebereitstellungsgrad von bis zu 91% (bei einem Durchschnitt von 83%) und benötigt eine Eingangsspannung von 42 DC. Die Schutzart ist IP42 und die Schutzklasse II. Der Normschallpegelunterschied Dn,w beträgt zwischen 40 und 44 dB. Das Gerät ist CE-konform und hat ein Gewicht von 4,6 kg. Das Gerät ist in vier Stufen einstellbar, mit einem Volumenstrom von 18 m3/h in Stufe 1, 28 m3/h in Stufe 2, 38 m3/h in Stufe 3 und 46 m3/h in Stufe 4. Der Schalldruckpegel variiert zwischen 11 dB(A) in Stufe 1 und 33 dB(A) in Stufe 4. Die Leistungsaufnahme variiert zwischen 0,8 W in Stufe 1 und 4,0 W in Stufe 4. Die spezifische Eingangsleistung beträgt zwischen 0,09 W/m3/h in Stufe 1 und 0,17 W/m3/h in Stufe 4. Das Gerät ist für eine Kernbohrung mit einem Durchmesser von 162 mm ausgelegt und erfordert eine Mindestwandstärke von 280 mm und eine optimale Wandstärke von 360 mm. Es wird empfohlen, den Montagekleber ICV160MK zu verwenden, um das Gerät sicher und stabil zu montieren. Das Gerät wird ohne Steuerung geliefert, sodass eine separate Steuerung erworben werden muss, um das Gerät vollständig zu betreiben.Technische Daten Wärmebereitstellungsgrad, ηmax. 91 % Wärmebereitstellungsgrad, η∅ERP 83 % Eingangsspannung (V) 42 DC Schutzart IP42 Schutzklasse II Normschallpegeldifferenz Dn,w (dB) 40 / 44 d Zulässige Betriebstemperatur (°C) - 20 bis +60 Kernbohrungsdurchmesser (mm) 162 Mindestwandstärke (mm) 280  Optimale Wandstärke (mm) 360 Gewicht (kg) 4,6  Konformität CE   Stufe 1 Stufe 2 Stufe 3 Stufe 4 Volumenstroma (m3/h)  18 28 38 46 Schalldruckpegelb  [dB(A)] 11 19 28 33 Leistungsaufnahme (W) 0,8 1,4 2,6 4,0 spezifische Eingangsleistungc (W/m3/h) 0,09 0,10 0,14 0,17   a) Bei paarweisem Betrieb b) Ermittelt in 2 m Abstand unter Freifeldbedingungen im Zuluftbetrieb c) Ohne Netzteil d) Mit Schalldämmset ICV1603K e) Mit verkürzter Lüfter-Einheit und Außenhaube

iconVent 160 - Unterputz-Netzteil 12 V für die Steuerung zur Stromversorgung von bis zu 6 weiteren Lüftern.(1 St. = 1 Netzteil)  Fabr.: PLUGGITArt.-Nr.: ICV160C-NT
