Außenabdeckung aus Edelstahl (V4A) gebürstet und mit integrierter Kondensatabtropfkante.Luftleitelemente halten die Abluft von der Außenwand fern. Somit werden Verfärbungen und Schmutzablagerungen an der Außenfassade minimiert.Die strömungsoptimierte Haube enthält zusätzlich eine Schalldämmeinlage.Empfohlen für den Einsatz bei Lüftungsanlagen in windexponierten Bereichen.Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PP 45 K, PP 45 O und PP 45 RC benötigt.
Artikel
PP 45 AE
Einbauort
Außenwand
Material Gehäuse
Edelstahl, gebürstet
Farbe
Edelstahl, gebürstet
Gewicht
0,98 kg
Breite
220 mm
Höhe
252,2 mm
Tiefe
50 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799931775
Artikelnummer
0093.0177
%
Außenabdeckung aus Kunststoff. Farbe verkehrsweiß (ähnl. RAL 9016).Mit integrierter Kondensatabtropkante.Die Gitter sind strömungsoptimiert, um Luftverwirbelungen zu minimieren und die Abluft wird von der Außenwand fern gehalten. Somit werden die Verfärbungen und die Schmutzablagerungen an der Außenfassade deutlich minimiert.Eine Außenabdeckung ist ein notwendiges Zubehör für die Endmontage-Sets PP 45 K, PP 45 O und PP 45 RC
Artikel
PP 45 AK
Einbauort
Außenwand
Material Gehäuse
Kunststoff
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
0,302 kg
Breite
217 mm
Höhe
217 mm
Tiefe
42 mm
Außenabdeckung aus Aluminium, Farbe anthrazit pulverbeschichtet, ähnlich RAL 7016 und mit integrierter Kondensatabtropfkante.Luftleitelemente halten die Abluft von der Außenwand fern. Somit werden Verfärbungen und Schmutzablagerungen an der Außenfassade minimiert.Die strömungsoptimierte Haube enthält zusätzlich eine Schalldämmeinlage.Empfohlen für den Einsatz bei Lüftungsanlagen in windexponierten Bereichen.Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PP 45 K, PP 45 O und PP 45 RC benötigt.
Artikel
PP 45 AS
Einbauort
Außenwand
Material Gehäuse
Aluminium
Farbe
anthrazit pulverbeschichtet, ähnlich RAL 7016
Gewicht
0,43 kg
Breite
220 mm
Höhe
252,2 mm
Tiefe
50 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799936121
Artikelnummer
0093.0612
Außenabdeckung aus Aluminium, Farbe weiß pulverbeschichtet, ähnlich RAL 9010 und mit integrierter Kondensatabtropfkante.Luftleitelemente halten die Abluft von der Außenwand fern. Somit werden Verfärbungen und Schmutzablagerungen an der Außenfassade minimiert.Die strömungsoptimierte Haube enthält zusätzlich eine Schalldämmeinlage.Empfohlen für den Einsatz bei Lüftungsanlagen in windexponierten Bereichen.Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PP 45 K, PP 45 O und PP 45 RC benötigt.
Artikel
PP 45 AW
Einbauort
Außenwand
Material Gehäuse
Aluminium
Farbe
weiß pulverbeschichtet, ähnlich RAL 9010
Gewicht
0,43 kg
Breite
220 mm
Höhe
252,2 mm
Tiefe
50 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799931782
Artikelnummer
0093.0178
%
Außenabdeckung aus Edelstahl (V4A) gebürstet und mit integrierter Kondensatabtropfkante.Luftleitelemente halten die Abluft von der Außenwand fern. Somit werden Verfärbungen und Schmutzablagerungen an der Außenfassade minimiert.Die strömungsoptimierte Haube enthält zusätzlich eine Schalldämmeinlage.Empfohlen für den Einsatz bei Lüftungsanlagen in windexponierten Bereichen.Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PPB 30 K und PPB 30 O benötigt.
Artikel
PPB 30 AE
Einbauort
Außenwand
Einbaulage
waagerecht
Material Gehäuse
Edelstahl, gebürstet
Farbe
Edelstahl, gebürstet
Gewicht
1,58 kg
Breite
253 mm
Höhe
258 mm
Tiefe
67 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799991762
Artikelnummer
0093.1499
Außenabdeckung aus Kunststoff. Farbe verkehrsweiß (ähnl. RAL 9016).Mit integrierter Kondensatabtropkante.Die Gitter sind strömungsoptimiert, um Luftverwirbelungen zu minimieren und die Abluft wird von der Außenwand fern gehalten. Somit werden die Verfärbungen und die Schmutzablagerungen an der Außenfassade deutlich minimiert.Eine Außenabdeckung ist ein notwendiges Zubehör für die Endmontage-Sets: Lüftunsgeräte PPB 30 K und PPB 30 O
Artikel
PPB 30 AK
Einbauort
Außenwand
Einbaulage
waagerecht
Material Gehäuse
Kunststoff
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
0,85 kg
Breite
275 mm
Höhe
275 mm
Tiefe
65 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799991755
Artikelnummer
0093.1498
%
Außenabdeckung aus Aluminium, Farbe anthrazit pulverbeschichtet, ähnlich RAL 7016 und mit integrierter Kondensatabtropfkante.Luftleitelemente halten die Abluft von der Außenwand fern. Somit werden Verfärbungen und Schmutzablagerungen an der Außenfassade minimiert.Die strömungsoptimierte Haube enthält zusätzlich eine Schalldämmeinlage.Empfohlen für den Einsatz bei Lüftungsanlagen in windexponierten Bereichen.Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PPB 30 K und PPB 30 O benötigt.
Artikel
PPB 30 AS
Einbauort
Außenwand
Einbaulage
waagerecht
Material Gehäuse
Aluminium
Farbe
anthrazit pulverbeschichtet, ähnlich RAL 7016
Gewicht
0,76 kg
Breite
253 mm
Höhe
258 mm
Tiefe
67 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799936138
Artikelnummer
0093.0613
Außenabdeckung aus Aluminium, Farbe weiß pulverbeschichtet, ähnlich RAL 9010 und mit integrierter Kondensatabtropfkante.Luftleitelemente halten die Abluft von der Außenwand fern. Somit werden Verfärbungen und Schmutzablagerungen an der Außenfassade minimiert.Die strömungsoptimierte Haube enthält zusätzlich eine Schalldämmeinlage.Empfohlen für den Einsatz bei Lüftungsanlagen in windexponierten Bereichen.Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets der Lüftungsgeräte PPB 30 K und PPB 30 O benötigt.
Artikel
PPB 30 AW
Einbauort
Außenwand
Einbaulage
waagerecht
Material Gehäuse
Aluminium
Farbe
weiß pulverbeschichtet, ähnlich RAL 9010
Gewicht
0,76 kg
Breite
253 mm
Höhe
258 mm
Tiefe
67 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799991779
Artikelnummer
0093.1500
ECA 100 ipro F -Zweistufiger Kleinraumventilator mit Lichtsteuerung, DN 100
Ausführung mit Lichtsteuerung
Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Lichtsensor.
Alle 4 Betriebsprogramme wählbar.
Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm.
Betrieb nur in dunklen Räumen möglich.
Die Lichtsteuerung schaltet den Ventilator ab einer Mindesthelligkeit im Raum ein, z.B. beim Einschalten einer Lampe.
Einschalthelligkeit (am Gerät) min. 30 Lux.
Ausschalthelligkeit (am Gerät) max. 1,7 Lux.
Installation eines Schalters entfällt.
Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek.
Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min.
Eingestellte Zeit wird mittels LED's während der Einstellung angezeigt.
Nicht drehzahlsteuerbar.
Betriebsprogramme
Einstellbar über Jumper im Gerät.
Komfortprogramm (voreingestellt)
Benutzer anwesend: Stufe 1
Nachlaufzeit: Stufe 2
Nachtprogramm
Benutzer anwesend: Stufe 2
Nachlaufzeit: Stufe 1
Sparprogramm
Benutzer anwesend: Stufe 1
Nachlaufzeit: Stufe 1
Powerprogramm
Benutzer anwesend: Stufe 2
Nachlaufzeit: Stufe 2
Merkmale des ECA 100 IPRO F
Intelligent programmierter Kleinraumventilator für höchste Ansprüche.
2 Leistungsstufen.
Verdeckte Ansaugung durch Designabdeckung.
Zur Entlüftung.
VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH.
VDE-Zeichen: ECA 100 RC/RCH.
Schutzart IP X5 für Sicherheit im Bad.
Schutzklasse II.
Für Dauerbetrieb geeignet.
Thermischer Überlastungsschutz.
Farbe verkehrsweiß ähnlich RAL 9016.
Gehäuse aus schlagfestem Kunststoff.
Motor
Energiesparender, robuster Motor mit Kugellager, wartungsfrei.Für Dauerbetrieb geeignet.
Montagehinweise
Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar.
Wand- und Deckenmontage möglich.
Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.
Elektrischer Anschluss
Elektrischer Anschluss Unterputz.
Sicherheitshinweise
Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
Details siehe Planungshinweise.
Technische Daten:
Artikel
ECA 100 ipro F
Ausführung
Lichtsteuerung
Fördervolumen
78 m³/h / 92 m³/h
Drehzahl
2.100 1/min / 2.500 1/min
Drehzahlsteuerbar
−
Reversierbarkeit
−
SEC average
-24,18 kWh/(m²*a)
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
6 W / 8 W
IMax
0,06 A
Schutzart
IP X5
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Decke / Wand
Einbauart
Aufputz
Einbaulage
beliebig
Material
Kunststoff
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
0,7 kg
Klappe
keine
Nennweite
100 mm
Breite
159 mm
Höhe
159 mm
Tiefe
130 mm
Fördermitteltemperatur bei IMax
40 °C
Nachlaufzeit
0 min / 8 min / 17 min / 25 min
Einschaltverzögerung
0 s / 50 s / 90 s / 120 s
Schalldruckpegel
27 dB(A) / 32 dB(A) / Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
Sortiment
A
GTIN (EAN)
4012799842026
Artikelnummer
0084.0202
ECA 100 ipro H -Zweistufiger Kleinraumventilator mit Feuchte-Vollautomatik, DN 100
Ausführung mit automatischer Feuchtesteuerung
Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Feuchtesensor.
Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumfeuchte.
Entlüftet automatisch je nach Raumfeuchte in Stufe 1 und Stufe 2.
Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar.
Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar (nur bei Steuerung über Schalter): 0/50/90/120 sek.
Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 8/17/25 min. Nachlaufzeit 0 min nur einstellbar für Steuerung über separaten Schalter.
Eingestellte Zeit wird mittels LED's während der Einstellung angezeigt.
Nicht drehzahlsteuerbar.
Betriebsprogramme
Einstellbar über Jumper im Gerät.
Komfortprogramm (voreingestellt)
Benutzer anwesend: Stufe 1
Nachlaufzeit: Stufe 2
Nachtprogramm
Benutzer anwesend: Stufe 2
Nachlaufzeit: Stufe 1
Sparprogramm
Benutzer anwesend: Stufe 1
Nachlaufzeit: Stufe 1
Powerprogramm
Benutzer anwesend: Stufe 2
Nachlaufzeit: Stufe 2
Merkmale des ECA 100 IPRO H
Intelligent programmierter Kleinraumventilator für höchste Ansprüche.
2 Leistungsstufen.
Verdeckte Ansaugung durch Designabdeckung.
Zur Entlüftung.
VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH.
VDE-Zeichen: ECA 100 RC/RCH.
Schutzart IP X5 für Sicherheit im Bad.
Schutzklasse II.
Für Dauerbetrieb geeignet.
Thermischer Überlastungsschutz.
Farbe verkehrsweiß ähnlich RAL 9016.
Gehäuse aus schlagfestem Kunststoff.
Motor
Energiesparender, robuster Motor mit Kugellager, wartungsfrei.Für Dauerbetrieb geeignet.
Montagehinweise
Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar.
Wand- und Deckenmontage möglich.
Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.
Elektrischer Anschluss
Elektrischer Anschluss Unterputz.
Sicherheitshinweise
Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
Details siehe Planungshinweise.
Technische Daten:
Artikel
ECA 100 ipro H
Ausführung
Feuchtesteuerung
Fördervolumen
78 m³/h / 92 m³/h
Drehzahl
2.100 1/min / 2.500 1/min
Drehzahlsteuerbar
−
Reversierbarkeit
−
SEC average
-24,18 kWh/(m²*a)
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
6 W / 8 W
IMax
0,06 A
Schutzart
IP X5
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Decke / Wand
Einbauart
Aufputz
Einbaulage
beliebig
Material
Kunststoff
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
0,7 kg
Klappe
keine
Nennweite
100 mm
Breite
159 mm
Höhe
159 mm
Tiefe
130 mm
Fördermitteltemperatur bei IMax
40 °C
Nachlaufzeit
8 min / 17 min / 25 min / Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar
Einschaltverzögerung
0 s / 50 s / 90 s / 120 s
Schalldruckpegel
27 dB(A) / 32 dB(A) / Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
Sortiment
A
GTIN (EAN)
4012799842033
Artikelnummer
0084.0203
ECA 100 ipro K - Zweistufiger Kleinraumventilator mit elektrischem Innenverschluss, DN 100, Standardausführung
Standardausführung
Ein/Aus über Lichtschalter oder separaten Schalter.Betrieb entweder in Stufe 1 oder Stufe 2.Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter.DrehzahlsteuerbarAnsaugung verdeckt, mit elektr. betätigtem Innenverschluss.
Merkmale
Intelligent programmierter Kleinraumventilator für höchste Ansprüche.
2 Leistungsstufen.
Verdeckte Ansaugung durch Designabdeckung.
Zur Entlüftung.
VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH.
VDE-Zeichen: ECA 100 RC/RCH.
Schutzart IP X5 für Sicherheit im Bad.
Schutzklasse II.
Für Dauerbetrieb geeignet.
Thermischer Überlastungsschutz.
Farbe verkehrsweiß ähnlich RAL 9016.
Gehäuse aus schlagfestem Kunststoff.
Motor
Energiesparender, robuster Motor mit Kugellager, wartungsfrei.
Für Dauerbetrieb geeignet.
Montagehinweise
Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar.
Wand- und Deckenmontage möglich.
Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.
Elektrischer Anschluss
Elektrischer Anschluss Unterputz.
Sicherheitshinweise
Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
Details siehe Planungshinweise.
Technische Daten:
Artikel
ECA 100 ipro K
Ausführung
Standardausführung
Fördervolumen
78 m³/h / 92 m³/h
Drehzahl
2.100 1/min / 2.500 1/min
Drehzahlsteuerbar
✔
Reversierbarkeit
−
SEC average
-8,35 kWh/(m²*a)
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
10 W / 13 W
IMax
0,08 A
Schutzart
IP X5
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Decke / Wand
Einbauart
Aufputz
Einbaulage
beliebig
Material
Kunststoff
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
0,7 kg
Klappe
integriert, elektrisch
Nennweite
100 mm
Breite
159 mm
Höhe
159 mm
Tiefe
130 mm
Fördermitteltemperatur bei IMax
40 °C
Schalldruckpegel
27 dB(A) / 32 dB(A) / Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
Sortiment
A
GTIN (EAN)
4012799842002
Artikelnummer
0084.0200
ECA 100 ipro K - Zweistufiger Kleinraumventilator mit elektrischem Innenverschluss und Feuchte-Vollautomatik, DN 100, Standardausführung
Ausführung mit automatischer Feuchtesteuerung
Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Feuchtesensor.Ein/Aus über Lichtschalter oder separaten Schalter.Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumfeuchte.Entlüftet automatisch je nach Raumfeuchte in Stufe 1 und Stufe 2. Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar.Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar (nur bei Steuerung über Schalter): 0/50/90/120 sek.nicht drehzahlsteuerbarAnsaugung verdeckt, mit elektr. betätigtem Innenverschluss.Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 8/17/25 min. Nachlaufzeit 0 min nur einstellbar für Steuerung über separaten Schalter.
BetriebsprogrammeEinstellbar über Jumper im Gerät.Komfortprogramm (voreingestellt)Benutzer anwesend: Stufe 1Nachlaufzeit: Stufe 2NachtprogrammBenutzer anwesend: Stufe 2Nachlaufzeit: Stufe 1SparprogrammBenutzer anwesend: Stufe 1Nachlaufzeit: Stufe 1PowerprogrammBenutzer anwesend: Stufe 2Nachlaufzeit: Stufe 2Merkmale
Intelligent programmierter Kleinraumventilator für höchste Ansprüche.2 Leistungsstufen.Verdeckte Ansaugung durch Designabdeckung.Zur Entlüftung.VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH.VDE-Zeichen: ECA 100 RC/RCH.Schutzart IP X5 für Sicherheit im Bad.Schutzklasse II.Für Dauerbetrieb geeignet.Thermischer Überlastungsschutz.Farbe verkehrsweiß ähnlich RAL 9016.Gehäuse aus schlagfestem Kunststoff.
Motor
Energiesparender, robuster Motor mit Kugellager, wartungsfrei.
Für Dauerbetrieb geeignet.
Montagehinweise
Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar.
Wand- und Deckenmontage möglich.
Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.
Elektrischer Anschluss
Elektrischer Anschluss Unterputz.
Sicherheitshinweise
Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
Details siehe Planungshinweise.
Technische Daten:
Artikel
ECA 100 ipro KH
Ausführung
Feuchtesteuerung
Fördervolumen
78 m³/h / 92 m³/h
Drehzahl
2.100 1/min / 2.500 1/min
Drehzahlsteuerbar
−
Reversierbarkeit
−
SEC average
-22,55 kWh/(m²*a)
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
10 W / 13 W
IMax
0,08 A
Schutzart
IP X5
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Decke / Wand
Einbauart
Aufputz
Einbaulage
beliebig
Material
Kunststoff
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
0,7 kg
Klappe
integriert
Klappenart
elektrisch
Nennweite
100 mm
Breite
159 mm
Höhe
159 mm
Tiefe
130 mm
Fördermitteltemperatur bei IMax
40 °C
Nachlaufzeit
8 min / 17 min / 25 min / Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar
Einschaltverzögerung
0 s / 50 s / 90 s / 120 s / Einschaltverzögerung bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar
Schalldruckpegel
27 dB(A) / 32 dB(A) / Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
Sortiment
A
GTIN (EAN)
4012799842088
Artikelnummer
0084.0208
ECA 100 ipro VZC - Zweistufiger Kleinraumventilator mit einstellbarer Einschaltverzögerung und Nachlaufzeit, DN 100
Standardausführung
Ein/Aus über Lichtschalter oder separaten Schalter.
Alle 4 Betriebsprogramme wählbar.
Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm.
Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek.
Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min.
Eingestellte Zeit wird mittels LED's während der Einstellung angezeigt.
Nicht drehzahlsteuerbar
Betriebsprogramme
Einstellbar über Jumper im Gerät.
Komfortprogramm (voreingestellt)
Benutzer anwesend: Stufe 1
Nachlaufzeit: Stufe 2
Nachtprogramm
Benutzer anwesend: Stufe 2
Nachlaufzeit: Stufe 1
Sparprogramm
Benutzer anwesend: Stufe 1
Nachlaufzeit: Stufe 1
Powerprogramm
Benutzer anwesend: Stufe 2
Nachlaufzeit: Stufe 2
Merkmale des ECA 100 IPRO VZC
Intelligent programmierter Kleinraumventilator für höchste Ansprüche.
2 Leistungsstufen.
Verdeckte Ansaugung durch Designabdeckung.
Zur Entlüftung.
VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH.
VDE-Zeichen: ECA 100 RC/RCH.
Schutzart IP X5 für Sicherheit im Bad.
Schutzklasse II.
Für Dauerbetrieb geeignet.
Thermischer Überlastungsschutz.
Farbe verkehrsweiß ähnlich RAL 9016.
Gehäuse aus schlagfestem Kunststoff.
Motor
Energiesparender, robuster Motor mit Kugellager, wartungsfrei.
Für Dauerbetrieb geeignet.
Montagehinweise
Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar.
Wand- und Deckenmontage möglich.
Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.
Elektrischer Anschluss
Elektrischer Anschluss Unterputz.
Sicherheitshinweise
Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
Details siehe Planungshinweise.
Technische Daten:
Artikel
ECA 100 ipro VZC
Ausführung
Einstellbare Einschaltverzögerung und Nachlaufzeit
Fördervolumen
78 m³/h / 92 m³/h
Drehzahl
2.100 1/min / 2.500 1/min
Drehzahlsteuerbar
−
Reversierbarkeit
−
SEC average
-10,52 kWh/(m²*a)
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
6 W / 8 W
IMax
0,06 A
Schutzart
IP X5
Netzzuleitung
5 x 1,5 mm²
Einbauort
Decke / Wand
Einbauart
Aufputz
Einbaulage
beliebig
Material
Kunststoff
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
0,7 kg
Klappe
keine
Nennweite
100 mm
Breite
159 mm
Höhe
159 mm
Tiefe
130 mm
Fördermitteltemperatur bei IMax
40 °C
Nachlaufzeit
0 min / 8 min / 17 min / 25 min
Einschaltverzögerung
0 s / 50 s / 90 s / 120 s
Schalldruckpegel
27 dB(A) / 32 dB(A) / Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
Sortiment
A
GTIN (EAN)
4012799842019
Artikelnummer
0084.0201
ECA 100 ipro- Zweistufiger Kleinraumventilator, DN 100, Standardausführung
ECA 100 ipro - Produktbeschreibung
Standardausführung
Ein/Aus über Lichtschalter oder separaten Schalter.
Betrieb entweder in Stufe 1 oder Stufe 2.
Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter.
Drehzahlsteuerbar.
Merkmale
Intelligent programmierter Kleinraumventilator für höchste Ansprüche.
2 Leistungsstufen.
Verdeckte Ansaugung durch Designabdeckung.
Zur Entlüftung.
VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH.
VDE-Zeichen: ECA 100 RC/RCH.
Schutzart IP X5 für Sicherheit im Bad.
Schutzklasse II.
Für Dauerbetrieb geeignet.
Thermischer Überlastungsschutz.
Farbe verkehrsweiß ähnlich RAL 9016.
Gehäuse aus schlagfestem Kunststoff.
Motor
Energiesparender, robuster Motor mit Kugellager, wartungsfrei.
Für Dauerbetrieb geeignet.
Montagehinweise
Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar.
Wand- und Deckenmontage möglich.
Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.
Elektrischer Anschluss
Elektrischer Anschluss Unterputz.
Sicherheitshinweise
Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
Details siehe Planungshinweise.
Technische Daten:
Artikel
ECA 100 ipro
Ausführung
Standardausführung
Fördervolumen
78 m³/h / 92 m³/h
Drehzahl
2.100 1/min / 2.500 1/min
Drehzahlsteuerbar
✔
Reversierbarkeit
−
SEC average
-10,69 kWh/(m²*a)
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
6 W / 8 W
IMax
0,06 A
Schutzart
IP X5
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Decke / Wand
Einbauart
Aufputz
Einbaulage
beliebig
Material
Kunststoff
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
0,7 kg
Klappe
keine
Nennweite
100 mm
Breite
159 mm
Höhe
159 mm
Tiefe
130 mm
Fördermitteltemperatur bei IMax
40 °C
Schalldruckpegel
27 dB(A) / 32 dB(A) / Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
Sortiment
A
GTIN (EAN)
4012799842002
Artikelnummer
0084.0200
%

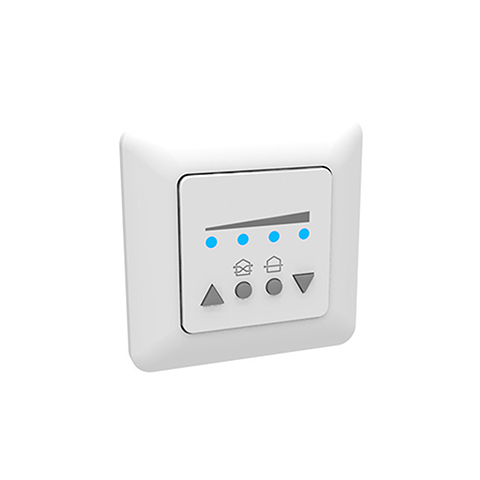

LED Steuerung für x-well D12 für Unterputzdose ohne Netzteil.Funktionen der Kermi LED Steuerung :Volumenströme in vier Leistungsstufen möglichintelligente FilteranzeigeWärmerückgewinnungsmodus (ECO)DurchlüftenmodusY 35 02 012 006 KBauhöhe: 80 mmBaulänge: 110 mmBautiefe: 110 mmFür die Steuerung mehrerer Pendellüfter x-well D12.Die LED Steuerung kann in herkömmlichen Schaltersystemen mit einem bauseitigen Adapterring integriert werden.Abmessung mit Rahmen: 80 x 80 mmAbmessung ohne Rahmen: 50 x 50 mmSchutzart: IP 40Menüfunktion:Eco-Modus (Wärmerückgewinnungsmodus) Durchlüftenmodus Ventilatorstufen mit Pfeiltasten einstellbarFilterwechselanzeige zum rechtzeitigen Filterwechsel
iconVent 170 – Hutschienen-Netzteil für Steuerung 42 V für Touch & LED Steuerung zur Stromversorgung für bis zu 6 Lüfter (1 St. = 1 Netzteil)
Lieferung: Verfügbarkeit auf Anfrage per Mail an [email protected]
2er Lüftungsset von Viessmann - 2xVitovent 100-D H00E A45 inkl. Touch SteuerungLieferumfang:2x Vitovent 100-D H00E A451x Touch Steuerung inkl. Unterputz-Netzteil 2x Wandhülse Länge: 500m2x Außenblende weißDezentrales Lüftungsgerät zur kontrollierten Wohnraumlüftung mit Wärmerückgewinnung von Viessmann. Lüftereinheit mit Wärmespeicher und strömungsoptimierter Innenblende. Luftdichte Gebäudehüllen bei Neubauten oder sanierten Gebäuden führen dazu dass eine kontrollierte Wohnraumlüftung durch lüftungstechnische Maßnahmen erforderlich ist. Ventilator-unterstützte Systeme sorgen für frische saubere Luft in den Wohnräumen , was den Wohnkomfort für die Bewohner erhält sowie die Bausubstanz vor Schimmelbildung und Feuchtigkeit schützt. Dezentrale Lüftungsgeräte von Viessmann benötigen keine komplexen Rohrleitungsysteme, und eignen sich optimal für die Nachrüstung, sowie für den Neubau ohne komplexe Planungen von Lüftungsleitungen und zusätzlichen Orten für die zentrale Lüftungseinheit. Über die ViAir-D App kann per Smartphone die Lüftungsanlage gesteuert werden, so dass Sie bestimmen wie das Lüftungsverhalten in Ihrem Wohnraum sein soll. In Kombination mit Sensoren können Messdaten zur Luftqualität ermittelt werden und die Lüftung je nach Raumluftqualität angepasste werden. Lieferumfang:Lüftereinheit mit Ventilator und WärmespeicherStröumngs-und geräuschoptimierte Innenwandblende in weißer FarbeFilter G3Falls Sie Sets mit weiteren Zubehörprodukten von Viessmann benötigen, beschreiben Sie uns Ihr Bauvorhaben: Kontaktieren Sie uns!Technische Daten zum Vitovent 100-D von Viessmann
Stufe 1
Stufe 2
Stufe 3
Stufe 4
Luftvolumenstrom [m3/h]
18
28
38
46
Schalldruckpegel in 2 m Abstand [dB(A)]
11
19
28
33
Schall-Leistungspegel
29
37
46
49
Leistungsaufnahme2) [W]
1,8
2,3
3,1
4,1
Wärmebereitstellungsgrad (DIBt)
bis zu 81 %
Eingangsspannung [V]
42 DC
Schutzart
IP 42
Spezifische Eingangsleistung 1) 2) [W/(m3/h)]
0,17
Zuluft
gefiltert, ohne aggressive Gase, Stäube und Öle
Zulässige Außenlufttemperatur
-20 ... 40 °C
Zulässige Raumlufttemperatur
15 bis 35 °C
Kernbohrungsdurchmesser [mm]
162
Mindestwandstärke [mm]
280 - 335 mm
Abmessungen Innenblende [mm]
200 x 200 x 45 (BxHxT)
Gewicht [g]
4600
Normschallpegeldifferenz3) Dn,w [dB]
Wandhülse rund mit Außenwandblende
44
Wandhülse rund mit Edelstahlaußenwandblende Design
41
Montage-Set Fensterlaibung mit Außengitter
59
Wandhülse rund mit Außenwandblende und Schalldämpfset
48
Wandhülse rund mit Edelstahlaußenwandblende Design
und Schalldämpfset
45
Montage-Set Fensterlaibung mit Außengitter
und Schalldämpfset
61
2) ohne Netzteil
Hinweis:
Verkabelung: sternförmig oder in Reihe, Betriebspannung: 42 V, Kabelanschluss: 4-adriges Kable vom Typ LiYY, max Kabellänge : 100m (bei 0,75mm)
Duo AE
Abdeckung als notwendiges Zubehör für Laibungselement Duo LE zum Einbau in die Fensterlaibung
Duo AE - Produktbeschreibung
Abdeckung Laibungselement zum Einbau in die Fensterlaibung.
Wird als notwendiges Zubehör bei einer Montage in der Fensterlaibung benötigt.
Artikel
Duo AE
Fördervolumen
60 m³/h
Material
Edelstahl
Farbe
Edelstahl, gebürstet
Gewicht
0,55 kg
Breite
100 mm
Höhe
394 mm
Tiefe
77 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799930884
Artikelnummer
0093.0088
WS 75 APA - Produktbeschreibung
Designabdeckung aus Blech mit hochwertigem Glaseinsatz.
Modernes Design.
Farbe: Verkehrsweis RAL 9016 (Feinstruktur matt).
Maße (B x H x T): 554 x 1090 x 162 mm.
Einfache schnelle Montage.
Artikel
WS 75 APA
Material
Stahlblech, pulverbeschichtet mit Glaseinsatz
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
9,3 kg
Breite
554 mm
Höhe
1.090 mm
Tiefe
162 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799992554
Artikelnummer
0093.1617
%
WS 75 UPA - Produktbeschreibung
Designabdeckung aus Blech mit hochwertigem Glaseinsatz
Modernes Design.
Farbe: Verkehrsweis RAL 9016 (Feinstruktur matt).
Maße (B x H x T): 570 x 1102 x 37 mm.
Einfache schnelle Montage.
Technische Daten
Artikel
WS 75 UPA
Material
Stahlblech, pulverbeschichtet mit Glaseinsatz
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
6,5 kg
Breite
570 mm
Höhe
1.102 mm
Tiefe
37 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799992561
Artikelnummer
0093.1618
%
WS 75 UPGA - Produktbeschreibung
Designabdeckung aus Glas
Modernes Design.
Farbe: weiß.Maße (B x H x T): 566 x 1098 x 38 mm.
Einfache schnelle Montage.
Technische Daten
Artikel
WS 75 UPGA
Material
Glas
Farbe
verkehrsweiß, ähnlich RAL 9016
Gewicht
5,7 kg
Breite
566 mm
Höhe
1.098 mm
Tiefe
38 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799992578
Artikelnummer
0093.1619
E-A160-480 CollectionAir komplett mit Feuchtigkeitssteuerung 170 – 480 mm, Wetterschutzhaube Edelstahl weiß quadratische Innenblende, Lüftereinheit, Windsicherung, Filter, Feuchtigkeitssteuerung mit einstellbarer Nachlaufzeit.
Tipp/Neuheit
Dieses Produkt ist ein hochwertiger Abluftventilator mit einer zweistufigen Funktion, der speziell für kleine WC-Räume konzipiert wurde. Der Ventilator erzeugt eine maximale Luftförderleistung von 90 m³/h auf der zweiten Leistungsstufe und ist daher ideal, um den Luftwechsel in kleinen Räumen effektiv zu verbessern.
Der Ventilator hat einen leistungsstarken, energiesparenden Motor, der auf der zweiten Stufe nur 8,5 Watt verbraucht. Diese Energieeffizienz spart Energiekosten und trägt zum Schutz der Umwelt bei. Zusätzlich ist der Ventilator sehr leise - selbst auf der höchsten Stufe - und erzeugt keine störenden Geräusche, die den Komfort beeinträchtigen könnten.
Darüber hinaus bietet der Ventilator auch eine Intervall- oder Dauerlüftungsfunktion. Diese Funktion ermöglicht es, den Ventilator automatisch einzuschalten und auszuschalten, um einen konstanten Luftstrom aufrechtzuerhalten und den Luftaustausch im Raum zu gewährleisten. Dies ist besonders nützlich für kleine WC-Räume, in denen eine gute Belüftung wichtig ist, um unangenehme Gerüche und Feuchtigkeit zu vermeiden.
Der Ventilator lässt sich einfach installieren und verfügt über ein modernes Design, das sich nahtlos in jedes WC integriert. Die kompakte Größe und die hohe Leistungsfähigkeit machen ihn zu einer idealen Wahl für Menschen, die eine zuverlässige und leistungsstarke Lüftungslösung suchen.Zur Gebrauchs-und Installationsanleitung
Technische Eigenschaften
Werte
Lüftungsfunktion
Intervall- oder Dauerlüftung von WCs
Abdeckungsfunktion
stufenloses Öffnen und Schließen der Abdeckung
Einschaltverzögerung
60 Sekunden
Nachlaufschalter-Einstellung
2-30 Minuten
Intervalltimer-Einstellungen
Lüfter läuft auf der ersten Stufe für festgelegte Zeit alle 6, 12 oder 24 Stunden
Feuchtigkeitssensor
Sollwert von 60 bis 90%
Motor
Zweistufiger energieeffizienter Kugellagermotor mit minimalem Energieverbrauch
Betriebsgeräusch
Leiser Betrieb (Schalldruckpegel: 22-25 dBA)
Luftförderleistung
60-90 m³/h
Leistungsaufnahme
6,0-8,5 W
Durchmesser
100 mm
Schutzklasse
IP44
Tipp/Neuheit
Innovative AiolosAir-Radio-Control- Steuerung
Die A- SEC-RC Funksteuerung ermöglicht den Betrieb von PleasantAir-Lüftungsgeräten in einem Funknetzwerk (Mesh Netzwerk) mit bis zu 16 PleasantAir-Lüftungsgeräten. Es können bis zu drei Bedieneinheiten (BDE) in ein Netzwerk integriert werden und damit das Netzwerksystem von unterschiedlichen Orten des Objektes aus zu bedienen.
Das AiolosAir-Radio-Control Steuerungssystem besteht aus min.
1x Bedieneinheit (A-SEC-RC)
2x PleasantAir-Lüftungsgeräte
2x A- SEC-RC-IB, einschl. integriertem Netzteil zur Spannungsversorgung der
Lüftereinheit und der konfigurierbaren Empfängerplatine (Master oder Slave).
HRV-Modus: Das System wechselt paarweise die Luftförderrichtung in einem zeitlichen Intervall von 50 – 70 Sekunden, abhängig von der gewählten Lüfterstufe, so dass eine maximale Wärmerückgewinnung gewährleistet ist.
Querlüftungs-Modus: Das System läuft durchgehend in eine Richtung, um eine schnelle Durchlüftung der Wohneinheit zu gew hrleisten. Hierbei ist eine W rmerückgewinnung nicht m glich. Es wird automatisch die Lüfterstufe 4 gew hlt.
Lüfterstufen-Modus: Durch Aktivieren des Automatik-Modus werden über den integrierten Feuchtigkeitssensor die Lüftungsstufen automatisch reguliert.
Schlummer-Modus: Das System pausiert für 1 Stunde den Betrieb, sodass genug Zeit bleibt einzuschlafen. Nach Ablauf der Zeit wird zum letztmalig aktiven Modus gewechselt.
Filterstatus: Ein integrierter Zähler bestimmt abhängig von der geförderten Luftmenge den Zeitpunkt des nächsten Filterwechsels. Wenn ein Filterwechsel notwendig ist, blinkt die LED der Filterwechselanzeige auf, um auf einen Filterwechsel hinzuweisen. Nach dem Auswechseln der Filter kann der Zähler über die Taste zurückgesetzt werden.
Einsatzbereiche der Funksteuerung
Für die Regelung von bis zu 16 PleasantAir Lüfterantrieben.
Bis zu 3 Bedienelemente in einem Funknetzwerk
Betriebsmodus: 4-stufiger Stoßlüftungsbetrieb
In Verbindung mit der Funkinnenblende können die Lüfterantriebe gesteuert werden
Ideal bei Renovierungsprojekten, ohne notwendige Steuerleitungen zwischen den Lüftereinheiten.
Funktionen
Filterwechselanzeige
Schlummerfunktion
Betriebsstundenz hler
Optional: Mieterunabhängige Steuerung (Ausschaltfunktion deaktivierbar)
Installation
Einfache Installation durch elementare Funktionen Lüftungssysteme mit Funkinnenblende dürfen nicht in den Zonen 0, 1 und 2 gem. DIN 57100/VDE 100 Teil 701 installiert werden.Entfernung zwischen den einzelnen Funkinnenblenden bis zu 15 m und maximal 2 Standardwände(Gasbeton 240 mm oder Gipskarton).Die Funksteuerung kann mit dem mitgelieferten Wandhalter montiert werden.
Aktivkohlefilter-Set (2 Stk.): Durch den Aktivkohlefilter wird mechanischer Staub und andere Schmutzpartikel aus der Luft herausgefiltert und verhindert in den Wohnraum zu gelangen. Zudem werden Gerüche, Gase, Dämpfe, Toxine, Autoabgase, Schadstoffe, Aerosole und teilweise auch Viren gefiltert. Der Filter ist nicht waschbar. Falls Gerüche vom Außenbereich eindringen ist es Zeit einen Filterwechsel durchzuführen.
Tipp/Neuheit
Variante:
160mm
Mit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika advanced + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert Mit dem Gerät wird ein SET G3 Filter mitgeliefertVerfügt über einen FeuchtigkeitssensorVerfügt über einen DämmersensorMöglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und ProgrammenDas Gerät kann mit bis zu 15 anderen Geräten per Kabel verbunden werdenDas Gerät ist auch für das Badezimmer geeignetWärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Geeignet für Einzelraumlösungen
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).Einfaches Lüftungssystem ohne notwendige KanäleFilter und Wärmetauscher sind einfach abzunehmen und zu reinigenOhne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika advanced +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.MontagehinweiseDie Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante). Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.Technische Details Ambientika advanced+ von Südwind
Artikel
Ambientika solo+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube
250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177373
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Bedienungsmöglichkeiten und Funktionen der Ambientika wireless und advanced Modelle
Varianten ab 419,00 €*
Lieferung: Verfügbarkeit auf Anfrage per Mail an [email protected]
Tipp/Neuheit
Versand gratis
Das Ambientika Smart ist ein hochmodernes Lüftungsgerät, das sorgfältig entwickelt wurde, um die Luftqualität in Ihrem Wohnbereich zu optimieren. Es ist mit fortschrittlicher Technologie ausgestattet, die den Lüftungsprozess automatisiert und somit die Bedienung für Sie komfortabler macht.
Das Ambientika Smart dezentrale Lüftungsgerät verwendet vier integrierte Sensoren in der Inneneinheit:
einen internen Temperatursensor,
einen Feuchtigkeitssensor,
einen Dämmerungssensor
und einen VOC-Sensor.
Diese Sensoren messen kontinuierlich die Bedingungen in Ihrem Wohnbereich und passen die Lüftung entsprechend an.
Der Temperatursensor misst die aktuelle Raumtemperatur und hilft dabei, die perfekte Wärmeregulierung zu erzielen. Der Feuchtigkeitssensor erkennt die Feuchtigkeit im Raum und steuert die Lüftung, um ein gesundes und angenehmes Innenklima zu gewährleisten. Der Dämmerungssensor passt die Lüftungsintensität je nach Lichtverhältnissen an und hilft dabei, Energie zu sparen.
Ein besonders bemerkenswertes Merkmal ist der VOC-Sensor, der flüchtige organische Verbindungen erkennt. Auch wenn dieser Sensor nicht direkt CO2 misst, bietet er eine sehr gute Annäherung an die Messung von Kohlendioxid, indem er andere Luftqualitätsindikatoren erkennt.
Ein besonderer Punkt des Ambientika Smart ist seine Fähigkeit, seine eigenen Messwerte mit Informationen aus einer Online-Datenbank einer nahegelegenen Wetterstation zu vergleichen. Das bedeutet, dass das Gerät bei der Steuerung der Belüftung nicht nur die Bedingungen in Ihrem Zuhause berücksichtigt, sondern auch das aktuelle Wetter draußen einbezieht.
Das Gerät nutzt einen intelligenten SMART Modus, der auf einer Kombination von Bedingungen basiert. Sollten die Innentemperatur über 24°C, die Außentemperatur über 20°C sein und die Außentemperatur unter der Innentemperatur liegen, schaltet das Gerät in den „Sommermodus“. In diesem Modus arbeitet es ausschließlich im FREE COOLING Modus ohne Wärmerückgewinnung, um eine angenehme Kühle zu gewährleisten.
Dank eines Dämmerungssensors aktiviert das Ambientika Smart bei Dunkelheit im Raum automatisch einen flüsterleisen Nachtmodus, der für eine unauffällige und störungsfreie Belüftung sorgt.
Eine zusätzliche Funktion ist der "Außer Haus"-Modus. In diesem Modus ist das Produkt ausgeschaltet, doch bei Überschreitung eines Feuchtigkeitswertes von 60%, den der integrierte Sensor misst, schaltet das Gerät in den Wärmerückgewinnungsmodus mit Geschwindigkeit 1. In diesem Modus ist der Dämmerungssensor deaktiviert.
Ein weiteres herausragendes Merkmal des Ambientika Smart ist das LUFTFLUSSSYSTEM mit auswählbarer Richtung. Dies ermöglicht Ihnen, die optimale Seite Ihres Hauses für die einströmende Luft auszuwählen, um eine effiziente und gezielte Belüftung zu erreichen.
Zusätzlich bietet das Ambientika Smart zahlreiche weitere Einstellungsmöglichkeiten, die Ihnen eine maßgeschneiderte Steuerung der Lüftung in Ihrem Zuhause ermöglichen.Dieses Lüftungsgerät ist per App steuerbar:
Wie funktioniert die APP des Ambientika Smart Lüfters? -> zur Beschreibung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika smart von Südwind
Das Gerät ermöglicht eine kabellose Verbindung mit anderen Geräten, welche dann über Ihren Router kommunizieren. Bei der erstmaligen Inbetriebnahme können Sie mithilfe von Bluetooth Lüfterzonen einrichten (wie z.B. Tag- und Nachtbereich) und jedem Gerät einen Namen zuweisen. Eine bestehende Internetverbindung ist hierbei unerlässlich.
Mit dem Gerät wird ein SET G3 Filter mitgeliefertMit der Ambientika App können Sie aus verschiedenen Einstellungen und Programmen wählen.
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann kabellos mit bis zu 15 anderen Geräten verbunden werden. Die Frequenz ist mit 868 MHz die sicherste. (ungefährliche Funkfrequenz)Überprüfen Sie bitte ob Sie noch weitere Geräte (Funksteckdosen, Ablesestation z.B.) im Wohnraum haben, die mit einer 868 MHz Frequenz arbeiten um Signalstörungen zu vermeiden.
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzenKann mit geringem Aufwand als Ersatz für eine bestehende, zu ersetzende Lüftung eingesetzt werden.
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Südwind Ambientika wireless + Lüftungsgeräte mit Wärmerückgewinnung im Komplettset mit allen notwendigen Komponenten. Die Geräte werden per mitgelieferten Fernbedienung gesteuert und kommunizieren miteinander per Funk, somit ist keine Kabelverlegung zwischen den einzelnen Geräteeinheiten notwendig. Die Geräte können an eine 230 V Hausspannung angeschlossen werden und benötigen kein zusätzliches Netzteil.
Das wireless + Modell von Südwind hat einen integrierten Feuchte- und Dämmerungssensor. Mithilfe des Feuchtesensors können verschiedene Modi betrieben werden, wie der Automatikmodus und Überwachungsmodus, somit ist eine manuelle Regelung durch den Betreiber nicht notwendig.
Für Bäder und WC’s können die Geräte als eigenständige Systeme definiert werden und im Überwachungsmodus betrieben werden. Dabei wird der Feuchtigkeitswert erfasst und der Lüfter passt seinen Betrieb an, um die Feuchtigkeit aus dem Raum zu fördern.
Weitere Informationen zu Ambientika Lüftungsgeräten
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika smart von Südwind
Artikel
Ambientika smart
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Tipp/Neuheit
Das Modell SOLO arbeitet autonom und muss nicht manuell geregelt werden, geeignet für Einzelraumlösungen
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika solo + von Südwind
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Geeignet für EinzelraumlösungenDurchmesser der Wandhülse 160mmKernlochbohrung von 162mm mindestens notwendig. Größere Bohrungen müssen ausgeschäumt werden.
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden
ECO und SOLO+ haben dieselben Funktionen, der SOLO+ ist optimiert im Bereich der Lager, läuft deshalb ruhiger. Die Ventilatoreinheit ist hinter dem Wärmetauscher positioniert und der Filterwechsel kann ohne Werkzeug durchgeführt werden.
Weitere Informationen zum Ambientika solo +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.Technische Daten
Luftfluss bei maximaler Geschwindigkeit
60 m3/h
Wirkungsgrad der keramischen Wärmerückgewinnung
93 %
Geräuschpegel bei max. Geschwindigkeit (3m)
24 dB(A)
Geräuschpegel bei min. Geschwindigkeit (3m)
20 dB(A)
Betriebstemperatur
-20 °C... + 50°C
Leistung
3,9- 6,7 W
Filterklasse
G3
Stromversorgung
230 V - 50 Hz
Schutzklasse
IP 44
Abmessung Innenblende
250x233x42
Abmessung Außenblende
212x212x54
Wandstärken
250-500 mm
Wichtige ZusatzinformationenFür den solo+ wird keine Konfiguration benötigt. Das Gerät enthält keine Sensortechnik und wir vom Betreiber eingestellt, mithilfe der Schalter am Lüfter (an / aus) und für die Regelung der Geschwindigkeitsstufen.Es wird empfohlen die Filter und den keramischen Wärmetauscher im Abstand von drei Monaten zu reinigen. Der angesammelte Staub kann mithilfe eines Staubsaugers und trockenen Tuchs entfernt werden.Der Austausch der Filter sollte stattfinden sobald eine Beeinträchtigung des Luftstroms bemerkt wird. Spätestens zwei Jahren sollten die Filter ausgetauscht werden. Es wird empfohlen die Filter einmal jährlich zu wechseln. Ersatzfilter finden Sie in unserem Onlineshop.Innen- und Außenabdeckungen, Abdeckgitter und Lüfterrad sollte in regelmäßigen Abständen gereinigt werden. Mit einem trockenen Tuch ohne zusätzliche Reinigungsmittel.
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Fragen zum Produkt? Technische Dokumentation benötigt?
Tipp/Neuheit
Versand gratis
Das Südwind Ambientika wireless + Lüftungsgerät mit Wärmerückgewinnung ist eine Komplettlösung für eine effektive Belüftung von Einzelräumen oder als Teil eines Lüftungssystems. Das Gerät wird mit einer Fernbedienung geliefert und ist kabellos mit bis zu 15 anderen Geräten vernetzbar, wobei die Frequenz mit 868 MHz eine sichere Funkfrequenz bietet.
Das Lüftungsgerät verfügt über einen Feuchtigkeitssensor und Dämmersensor, mit denen verschiedene Modi wie der Automatikmodus und Überwachungsmodus betrieben werden können, um die Feuchtigkeit aus dem Raum zu fördern. Das Gerät ist energiesparend und verfügt über einen Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%.
Das Gerät ist einfach zu bedienen und kann über eine Zeitschaltuhr oder Wandschalter gesteuert werden. Es ist kompakt, aus hochwertigen Materialien gefertigt und in einem ansprechenden Design gestaltet. Das Gerät verfügt über doppelte Filter, die einfach zu entfernen und zu reinigen sind, sowie einen elektronisch gesteuerten Motor, der geräuscharm arbeitet.
Das Produkt enthält eine Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor, SET G3 Filter, minimalistische Außenhaube, Installationsschablone und Gebrauchsanweisung. Es ist einfach zu installieren und kann auch als Ersatz für eine bereits vorhandene Entlüftung verwendet werden.
Mit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika wireless + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert
Mit dem Gerät wird ein SET G3 Filter mitgeliefert
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann kabellos mit bis zu 15 anderen Geräten verbunden werden. Die Frequenz ist mit 868 MHz die sicherste. (ungefährliche Funkfrequenz)Überprüfen Sie bitte ob Sie noch weitere Geräte (Funksteckdosen, Ablesestation z.B.) im Wohnraum haben, die mit einer 868 MHz Frequenz arbeiten um Signalstörungen zu vermeiden.
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzen
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Südwind Ambientika wireless + Lüftungsgeräte mit Wärmerückgewinnung im Komplettset mit allen notwendigen Komponenten. Die Geräte werden per mitgelieferten Fernbedienung gesteuert und kommunizieren miteinander per Funk, somit ist keine Kabelverlegung zwischen den einzelnen Geräteeinheiten notwendig. Die Geräte können an eine 230 V Hausspannung angeschlossen werden und benötigen kein zusätzliches Netzteil.
Das wireless + Modell von Südwind hat einen integrierten Feuchte- und Dämmerungssensor. Mithilfe des Feuchtesensors können verschiedene Modi betrieben werden, wie der Automatikmodus und Überwachungsmodus, somit ist eine manuelle Regelung durch den Betreiber nicht notwendig.
Für Bäder und WC’s können die Geräte als eigenständige Systeme definiert werden und im Überwachungsmodus betrieben werden. Dabei wird der Feuchtigkeitswert erfasst und der Lüfter passt seinen Betrieb an, um die Feuchtigkeit aus dem Raum zu fördern.
Weitere Informationen zum Ambientika wireless +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika wireless+ von Südwind
Artikel
Ambientika wireless+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.Die Kommunikationsleitungen zwischen den einzelnen Lüfter entfallen bei dem Wireless + Modell. Es wird nur eine Stromversorgung benötigt. Die Kommunikation zwischen der Lüfter erfolgt per Funkverbindung.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.

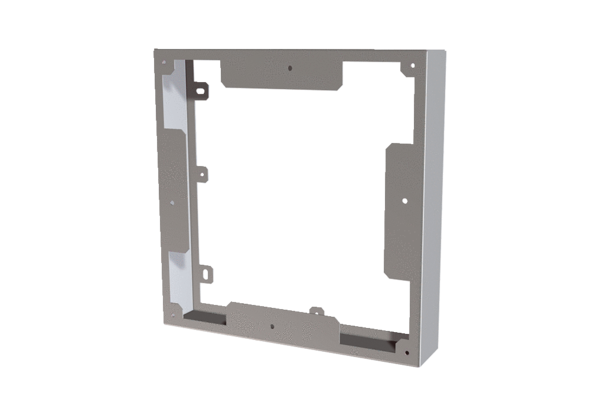

Ausgleichsrahmen aus Edelstahl (V4A), Farbe Edelstahl gebürstet als optionales Zubehör für die Außenabdeckungen PPB30 AK/AE/AW/AS und PP45 AK/AE/AW/ASDer Ausgleichsrahmen ist notwendig, wenn die Wand dünner als 320 mm ist und der Einschub somit zu weit aus der Wand ragt, so dass die Außenabdeckung nicht mehr montiert werden kann.Bei der Montage der Außenabdeckung auf den Ausgleichsrahmen ist ein Befestigungsblech (Zubehör) notwendig (Ausnahme: Kunststoff-Außenabdeckung PPB30 AK).Es können auch 2 Ausgleichsrahmen aufeinander montiert werden.
Artikel
PPB 30 ARE
Einbauort
Außenwand
Einbaulage
waagerecht
Material
Edelstahl, gebürstet
Farbe
Edelstahl, gebürstet
Gewicht
0,79 kg
Breite
260 mm
Höhe
260 mm
Tiefe
55 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799991724
Artikelnummer
0093.1501

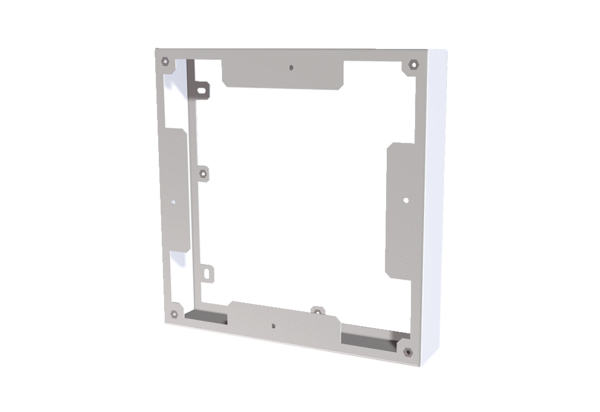

Ausgleichsrahmen aus Aluminium, Farbe weiß pulverbeschichtet, ähnlich RAL 9010 als optionales Zubehör für die Endmontage-Sets PPB 30 K und PPB 30 ODer Ausgleichsrahmen ist notwendig, wenn die Wand dünner als 320 mm ist und der Einschub somit zu weit aus der Wand steht, so dass die Außenabdeckung nicht mehr montiert werden kann.Bei der Montage der Außenabdeckung auf den Ausgleichrahmen ist ein Befestigungsblech (Zubehör) notwendig (Ausnahme: Kunststoff-Außenabdeckung PPB30 AK).Es können auch 2 Ausgleichsrahmen aufeinander montiert werden.
Artikel
PPB 30 ARW
Einbauort
Außenwand
Einbaulage
waagerecht
Material
Aluminium
Farbe
weiß pulverbeschichtet, ähnlich RAL 9010
Gewicht
0,33 kg
Breite
260 mm
Höhe
260 mm
Tiefe
55 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799991786
Artikelnummer
0093.1525
Variante:
100mm
Lackierter Stahl, zusätzliche Schalldämmung (von außen), winddicht, mit Insektenschutznetz und Abtropfkante. Technische Zeichnung der Außenhaube Pro
Lieferung: Verfügbarkeit auf Anfrage per Mail an [email protected]
Variante:
160mm
Lackierter Stahl, zusätzliche Schalldämmung (von außen), winddicht, mit Insektenschutznetz und Abtropfkante. Technische Zeichnung der Außenhaube Pro
BADLÜFTER für 15 m² Fläche mit einem Rohrdurchmesser von 100mmDas Gerät ist für Badezimmer / WC bis zu 15m² Fläche entwickelt worden. Die Timer-Taste ermöglicht die Funktion des Abluftmodus für 20 Minuten im maximalen Abluftbetrieb. Nach Ablauf der Zeit schaltet sich das Gerät zurück in den zuvor eingestellten Betrieb.Mit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika advanced + Badlüfter von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert Mit dem Gerät wird ein SET G3 Filter mitgeliefertVerfügt über einen FeuchtigkeitssensorVerfügt über einen DämmersensorMöglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und ProgrammenDas Gerät kann mit bis zu 15 anderen Geräten per Kabel verbunden werdenDas Gerät ist auch für das Badezimmer geeignetWärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Geeignet für Einzelraumlösungen
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit für Fördervolumen bis zu 30 m3/h
Länge PVC Rohr 500mm
Abwechselnder Betrieb von Lufteinfuhr und Luftabfuhr
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).Einfaches Lüftungssystem ohne notwendige KanäleFilter und Wärmetauscher sind einfach abzunehmen und zu reinigenOhne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika advanced +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Steuerung einzelner Funktionen per mitgelieferter Fernbedienung.
Positionierung
Das Gerät wird für den Betrieb im Badezimmer oder WC empfohlen. Optimal für die Nachrüstung, sowie für den Neubau.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.MontagehinweiseDie Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante). Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.Technische Details Ambientika advanced+ von Südwind
Artikel
Ambientika solo+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 30 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
75-93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,2 - 5,9 W
Schutzart
IP 44
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
fast horizontal mit einem Gefälle von 1-2 ° nach außen
Material
Kunststoff
Klappe
automatisch
Nennweite
100 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube
250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 - 24 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177373
Montage an der Wand
Kernlochbohrung von mindestens 102 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Lieferung: Verfügbarkeit auf Anfrage per Mail an [email protected]
Befestigungsblech aus Edelstahl (V4A), Farbe Edelstahl gebürstet als notwendiges Zubehör für Ausgleichrahmen PPB 30 AREPPB 30 ARE BB - ProduktbeschreibungDas Befestigungsblech ist notwendig um die Außenabdeckung auf den Ausgleichsrahmen zu monieren.Für die Montage der Kunststoff-Außenabdeckung wird kein Befestigungsblech benötigt.
Artikel
PPB 30 ARE
Einbauort
Außenwand
Einbaulage
waagerecht
Material
Edelstahl, gebürstet
Farbe
Edelstahl, gebürstet
Gewicht
0,79 kg
Breite
260 mm
Höhe
260 mm
Tiefe
55 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799991724
Artikelnummer
0093.1501
Befestigungsblech aus Aluminium, Farbe weiß pulverbeschichtet, ähnlich RAL 9010 als notwendiges Zubehör für Ausgleichrahmen PPB 30 ARWDas Befestigungsblech ist notwendig um die Außenabdeckung auf den Ausgleichsrahmen zu monieren.Für die Montage der Kunststoff-Außenabdeckung wird kein Befestigungsblech benötigt.
Artikel
PPB 30 ARW BB
Einbauort
Außenwand
Einbaulage
waagerecht
Material
Aluminium
Farbe
weiß pulverbeschichtet, ähnlich RAL 9010
Gewicht
0,25 kg
Breite
256 mm
Höhe
256 mm
Tiefe
1 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799991748
Artikelnummer
0093.1527

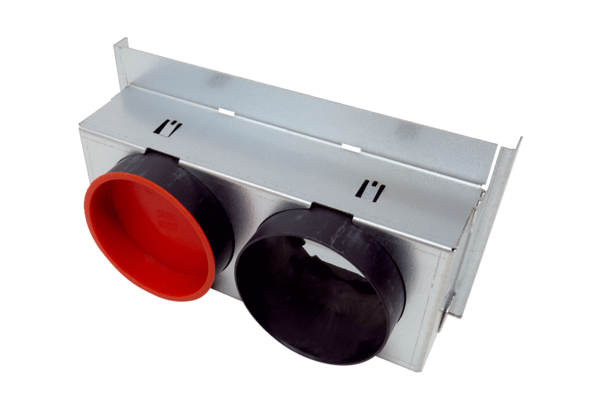

Blechadapter zum Anschluss von 1-2 MF-F75 Flexrohren
WS 75 A - Produktbeschreibung
Der Einschubadapter wird für einen passgenauen Übergang auf das MF-F75 Rohr benötigt.
Das Flexrohr MF-F wird mittels "Klick-Prinzip" schnell und sicher mit dem Einschubadapter verbunden.
Lieferumfang: Einschubadapter inkl. Eines Stopfens
Artikel
WS 75 A
Einbauort
KWL-Gerät
Material Gehäuse
Metall
Farbe
silber
Gewicht
0,315 kg
Anschlussdurchmesser
75 mm
Nennweite
75 mm
Geeignet für Nennweite
75 mm
Breite
223 mm
Höhe
113 mm
Tiefe
82 mm
Verpackungseinheit
1 Stück
Sortiment
K
GTIN (EAN)
4012799992424
Artikelnummer
0093.1585
Ansteuerung für bis zu 6 Lüfter, Feuchtesensor mitintegriert
