Ambientika wireless + von Südwind dezentrale Wohnraumlüftung mit Wärmerückgewinnung

Das Südwind Ambientika wireless + Lüftungsgerät mit Wärmerückgewinnung ist eine Komplettlösung für eine effektive Belüftung von Einzelräumen oder als Teil eines Lüftungssystems. Das Gerät wird mit einer Fernbedienung geliefert und ist kabellos mit bis zu 15 anderen Geräten vernetzbar, wobei die Frequenz mit 868 MHz eine sichere Funkfrequenz bietet.

Das Lüftungsgerät verfügt über einen Feuchtigkeitssensor und Dämmersensor, mit denen verschiedene Modi wie der Automatikmodus und Überwachungsmodus betrieben werden können, um die Feuchtigkeit aus dem Raum zu fördern. Das Gerät ist energiesparend und verfügt über einen Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%.

Das Gerät ist einfach zu bedienen und kann über eine Zeitschaltuhr oder Wandschalter gesteuert werden. Es ist kompakt, aus hochwertigen Materialien gefertigt und in einem ansprechenden Design gestaltet. Das Gerät verfügt über doppelte Filter, die einfach zu entfernen und zu reinigen sind, sowie einen elektronisch gesteuerten Motor, der geräuscharm arbeitet.

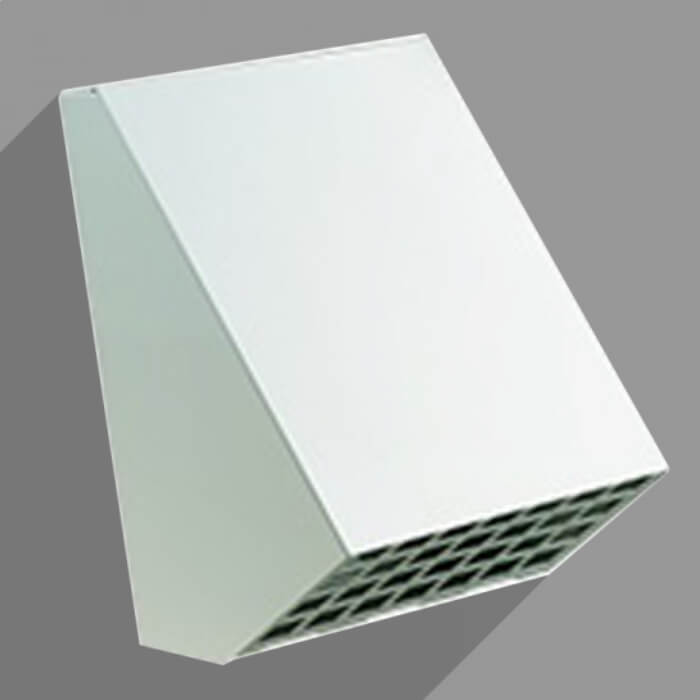

Das Produkt enthält eine Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor, SET G3 Filter, minimalistische Außenhaube, Installationsschablone und Gebrauchsanweisung. Es ist einfach zu installieren und kann auch als Ersatz für eine bereits vorhandene Entlüftung verwendet werden.

Mit integrierter Sensortechnik und Fernbedienung

Merkmale des Ambientika wireless + von Südwind

Weitere Informationen zum Ambientika wireless +

Bedienung

Positionierung

Aufbau

Funktion

Montagehinweise

• Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
• Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
• Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
• Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
• Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.

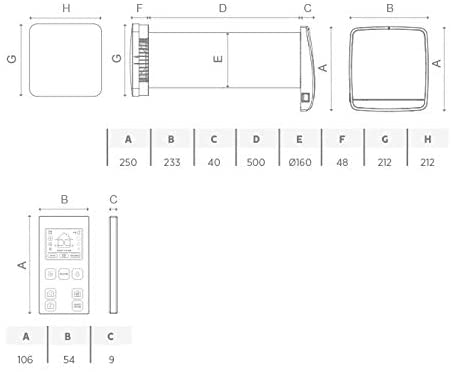

Technische Details  Ambientika wireless+ von Südwind

Montage an der Wand

1.  Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).

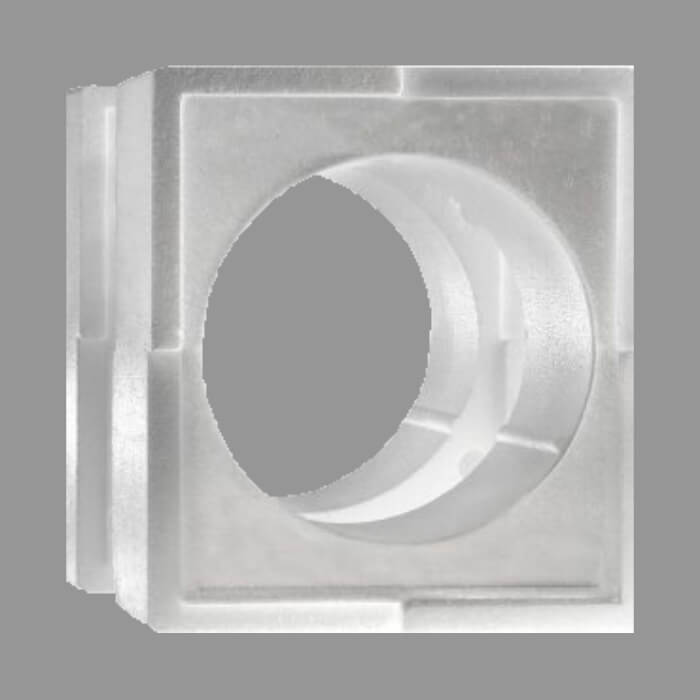

Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.

2. Schmutzdeckel für die Rohbauphase für beide Öffnungen.  Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.

3. Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen  (Abbildung 6).
4. Löcher bohren und Dübel einsetzen.

5. Schmutzdeckel entfernen von der Seite auf der Außenwand  (Abbildung 1).
6. Wetterhaube abnehmen von der Außenwandbefestigung  (Abbildung 2).
7. Außenwandbefestigung mit der Wand verschrauben  (Abbildung 3).
8. Wetterhaube einrasten (Abbildung 4).

Montage Hauptgerät

1. Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
2. Abdeckung  des Klemmblocks abnehmen (Abbildung 6).

3.  Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).

4. Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.

5. Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).

wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.

Die Kommunikationsleitungen zwischen den einzelnen Lüfter entfallen bei dem Wireless + Modell. Es wird nur eine Stromversorgung benötigt. Die Kommunikation zwischen der Lüfter erfolgt per Funkverbindung.

6. Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).

7. Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).

Wichtige Zusatzinformationen

Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.

Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird  zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
