Lüftungsset mit 6 Ambientika wireless + von Südwind dezentrale Wohnraumlüftung mit Wärmerückgewinnung

2.499,00 €*

% 2.574,00 €* (2.91% gespart)
Inhalt: 6
Tipp
Produktnummer: Set 6 ambientika wireless
Hersteller: Südwind
Herstellernummer: B01G7QFD0W
EAN: 4893273177380
Ihre Vorteile im Überblick
  •  Schnelle Lieferung und Montage
  •  kostenfreie Fachberatung und Planung
  •  TOP-Marken und Geräte nach Standard und Normen
  •  Kunden-Hotline: 08995 429 678 1
Produktinformationen "Lüftungsset mit 6 Ambientika wireless + von Südwind dezentrale Wohnraumlüftung mit Wärmerückgewinnung "

Lüftungsset mit 6 Ambientika wireless + Geräten von Südwind.

optimal für Einfamilienhäuser, Wohnungen | 230 V AC Spannung pro Lüfter | ohne zusätzliche Kabelverlegung zwischen den Lüftern | Funkverbindung (wireless) | flexible Schaltung und  Systemlösungen | kontinuierliche Lüftung mit Wärmerückgewinnung in allen Räumen | optimal geeignet für Sanierungen


Mit integrierter Sensortechnik und Fernbedienung

Lieferumfang:
  • Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
  • SET G3 Filter
  • Minimalistische Außenhaube
  • Installationsschablone
  • Gebrauchsanweisung



Merkmale des Ambientika wireless + von Südwind

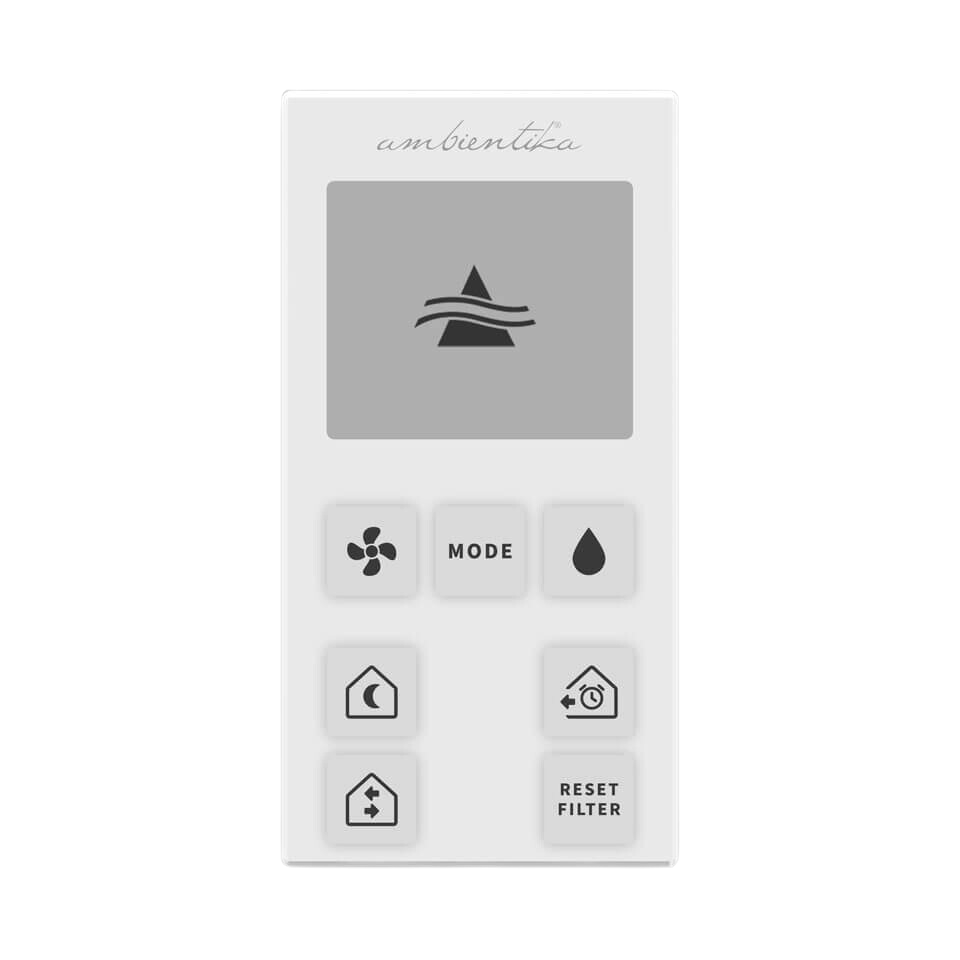

  • Mit dem Gerät wird eine Fernbedienung mitgeliefert
  • Mit dem Gerät wird ein SET G3 Filter mitgeliefert
  • Verfügt über einen Feuchtigkeitssensor
  • Verfügt über einen Dämmersensor
  • Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
  • Das Gerät kann kabellos mit bis zu 15 anderen Geräten verbunden werden. Die Frequenz ist mit 868 MHz die sicherste und zuverlässigste (ungefährliche Funkfrequenz)
  • Das Gerät ist auch für das Badezimmer geeignet
  • Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
  • Kompakt, vielseitig und einfach zu nutzen
  • Geeignet für Einzelraumlösungen oder Lüftungsysteme
  • Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
  • Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
  • Kein Ablauf für Kondenswasser notwendig
  • Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
  • Abwechselnder Umkehrfluß
  • Länge PVC Rohr 500mm
  • Abwechselnde Luft An- und -absaugung
  • Elektronisch gesteuerter Motor (Brushless)
  • Energiesparend
  • Geräuscharmer Betrieb
  • Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
  • Einfaches Lüftungssystem ohne notwendige Kanäle
  • Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
  • Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
  • Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden




Weitere Informationen zum Ambientika wireless +


Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.

Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.

Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.

Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.


Montagehinweise

  • Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
  • Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
  • Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
  • Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
  • Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.





Technische Details  Ambientika wireless+ von Südwind

Artikel

Ambientika wireless+

Ausführung

Standardausführung

Fördervolumen

10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h

Drehzahlsteuerbar

-

Reversierbarkeit

Ja

Wirkungsgrad keramischen Wärmerückgewinnung

93 %

Spannungsart

Wechselstrom

Bemessungsspannung

230 V

Netzfrequenz

50 Hz

Nennleistung

3,9 / 4,2 W / 5,5 / 6,7 W

Schutzart

IP 44

Netzzuleitung

3/5 x 1,5 mm²

Einbauort

Wand

Einbauart

Aufputz / Unterputz

Einbaulage

horizontal

Material

Kunststoff

Klappe

automatisch

Nennweite

160 mm

Breite

212 mm Außenwandbefestigung inklusive Wetterhaube

233 mm Innenwandbefestigung inklusive Design Abdeckhaube

Höhe

212 mm Außenwandbefestigung inklusive Wetterhaube
250 mm Innenwandbefestigung inklusive Wetterhaube

Tiefe

54 mm Außenwandbefestigung inklusive Wetterhaube

42 mm Innenwandbefestigung inklusive Wetterhaube

Fördermitteltemperatur bei IMax

40 °C

Betriebstemperatur

-20 °C bis +50 °C

maximale relative Luftfeuchtigkeit Φe

80 %

Schalldruckpegel

20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen

Verpackungseinheit

1 Stück

EAN

4893273177380





Montage an der Wand

  1.  Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).

Südwind Ambientika advanced+ - Einbaurohr montieren

Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.

  1. Schmutzdeckel für die Rohbauphase für beide Öffnungen.  Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Südwind Ambientika advanced+ - Einbaurohr montieren
  1. Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen  (Abbildung 6).
  2. Löcher bohren und Dübel einsetzen.
Südwind Ambientika advanced+ - Bohrlöcher einzeichnen mit Schablone
  1. Schmutzdeckel entfernen von der Seite auf der Außenwand  (Abbildung 1).
  2. Wetterhaube abnehmen von der Außenwandbefestigung  (Abbildung 2).
  3. Außenwandbefestigung mit der Wand verschrauben  (Abbildung 3).
  4. Wetterhaube einrasten (Abbildung 4).
Südwind Ambientika advanced+ - Wetterschutzhauben montieren



Montage Hauptgerät

  1. Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
  2. Abdeckung  des Klemmblocks abnehmen (Abbildung 6).
Südwind Ambientika advanced+ - Gerät montieren
  1.  Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Südwind Ambientika advanced+ - InnenwandbefestigungSüdwind Ambientika advanced+ - Innenwandbefestigung Kabelführung ziehen
  1. Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Südwind Ambientika advanced+ - Aufputzanschluss des Netzstromkabels
  1. Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).

wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.

Südwind Ambientika advanced+ - Schaltplan Stromanschluss
Südwind Ambientika advanced+ - Elektrischer Anschluss Hauptgerät
  1. Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Südwind Ambientika advanced+ - Lüfter einsetzen
  1. Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Südwind Ambientika advanced+ - Designabdeckung schließen

Wichtige Zusatzinformationen

Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.

Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird  zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.



Produkttyp: Lüftungsgeräte mit Wärmerückgewinnung , Sets
