Zehnder ComfoSpot Twin40 Set inkl.Touch Steuerung Rohbauset,Außenhaube

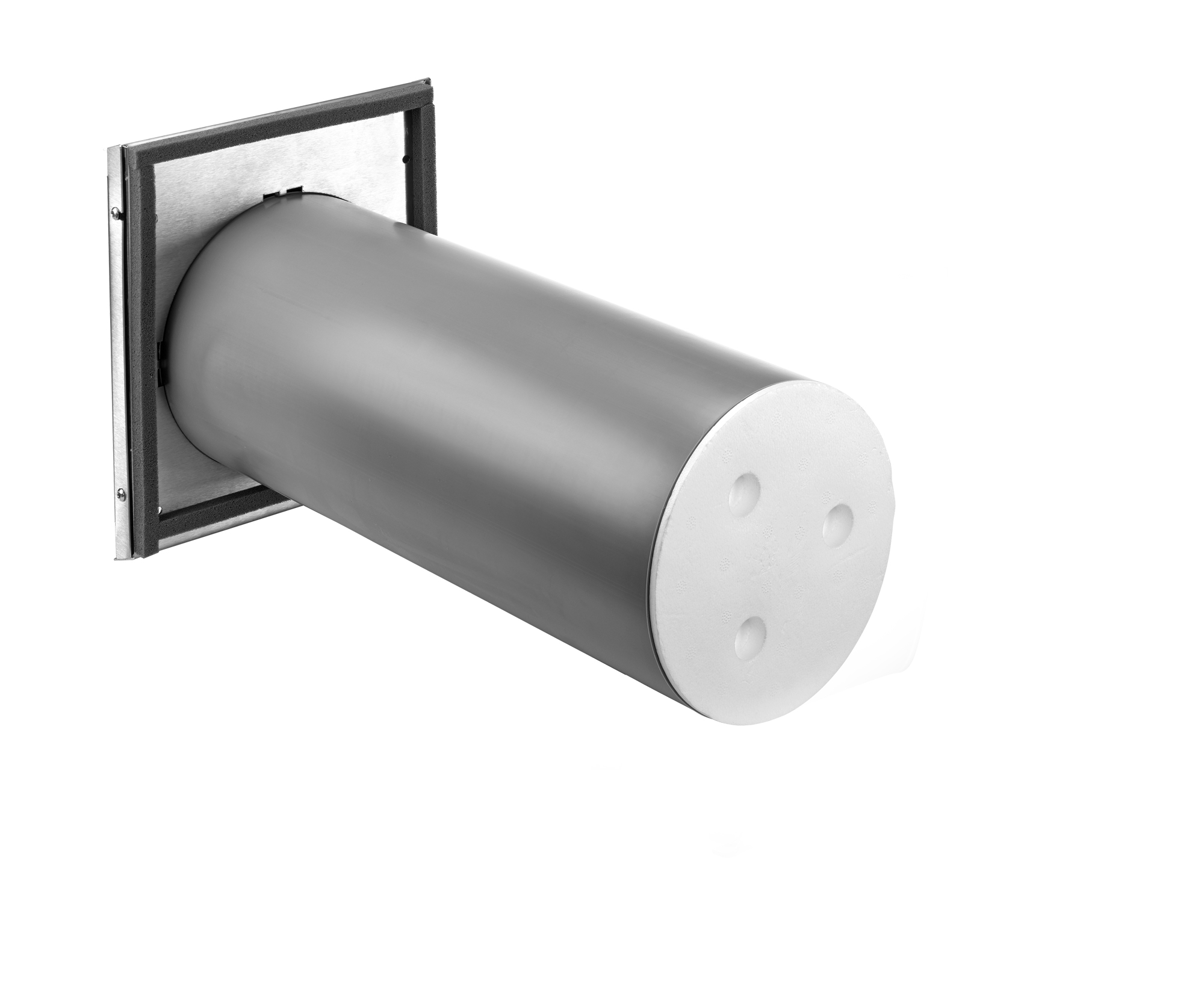

Zehnder  Rohbauset rund ComfoSpot Twin 40 Montagerohrlänge 700 mm, d=160 mm.Das Rohbauset besteht aus einer Design- Edelstahl-Außenhaube inklusive Kompriband, einem PPS Montagerohr (Durchmesser 160mm x 500mm Länge) und zwei Putzdeckeln. Es eignet sich ideal für die Rohbauphase und bietet einen effektiven Staub- und Schmutzschutz des Rohrinneren. Verwendung grundsätzlich im paarweisen Verbund mit ComfoSpot Twin40 Fertigstellungsset, LED oder TFT Steuerung. In der Rohbauphase wird das Montagerohr mit dem Mauerwerk verklebt und die beiden Putzdeckel auf die jeweiligen Enden gesetzt. So kann keine hohe Staub- und Schmutzbelastung während der Bauarbeiten enstehen. Typ: ZE Rohbauset rund ComfoSpot Twin 40 Montagerohrlänge 700 mm, d=160 mmFabrikat: Zehnder Comfosystems Artikelnummer: 527 006 680

Zehnder Komfort-Lüftungsgerät ComfoSpot 50 mit Außenwandhaube aus Kunststoff Das Zehnder ComfoSpot 50 ist ein dezentrales, kompaktes Lüftungsgerät mit Wärmerückgewinnung und Enthalpietauscher und einem erreichbaren Fördervolumen von bis zu 50 m3/h.  Montage erfolgt mithilfe eines Wandeinbaurohres durch die Außenwand.  Das Lüftungsgerät eignet sich hervorragend für den Einsatz im Neubau sowie bei Renovierungen Familienhäusern,Wohnungen, Studenten- und Altenheimen, im Geschosswohnungsbau. Das Gehäuse der Innen und Außenblenden besteht aus Kunstoff und kann mit der jeweiligen Wandfarbe überstrichen werden.  Das Gerätegehäuse besteht aus EPP zur effizienten Wärme- und Schalldämmung.  Die energieeffizienten Gleichstrommotoren treiben die Radialventilatoren an und haben eine besondere Widerstandsfähigkeit gegen Windlasten, um einen sparsamen Betrieb mit hoher Elektroeffizienz zu gewährleisten. Wichtigster Bestandteil des Zehnder ComfoSpot 50 ist der Kreuzgegenstrom-Enthalpietauscher aus Kunststoff.  Mithilfe des Kreuzgegenstrom-Enthalpiewärmetauschers kann ein Wärmerückgewinnungsgrad von bis zu 82 % erreicht werden und eine Feuchterückgewinnung von bis zu 78 %.  Im Gerät entsteht kein Kondensat.  ComfoSpot 50 arbeitet bis ca. -5 Grad ohne Vorerwärmer und mit Frostschutzregelung.  Die intergrierte Bedieneinheit an der Innenwandhaube des Gerätes kann je nach Bedarf  von der Geräteunterseite an die Oberseite montiert werden. Somit kann das Gerät flexibel eingebaut werden.   Es sind vier Lüfterstufen wählbar,Zuluft- oder Abluftbetrieb ist möglich . Das Bedienelement zeigt Fehlermeldungen und Filterwechsel an. Optional kann folgendes Steuerungszubehör hinzugefügt werden :    externes Bedienteil (ComfoLED)  Feuchte- Sensorplatine  Feuchte- und VOC-Sensorplatine  Feuchte- und CO2 Sensorplatine   Die Montage der Sensorplatinen erfolgt direkt im Lüftungsgerät. Zehnder ComfoSpot 50 ist anschlussfertig für das 230 VAC Stromnetz. Das Gerät wird mit Außenwandhaube aus Kunststoff geliefert.  Wandeinbaurohr muss separat bestellt werden.  Die Filter sind frontseitig und können nach dem Entfernen der Blende vom Benutzer einfach und ohne Werkzeug gewechselt werden. Der Zehnder ComfoSpot 50 wird in die Außenwand montiert und hat eine direkte Außen- und Fortluftversorgung über die Außenwandhaube. Die vier Lüfterstufen sind manuell schaltbar.    Zu- oder Abluftbetrieb für eine Sommerlüftung sind möglich Automatische Frostschutzregelung Manueller Klappenverschluss Zeitgesteuerte Filterwechselanzeige Störungsanzeige Option:Pollenfilter der Filterklasse F7   Typ:  ComfoSpot 50 Außenwandhaube Kunststoff  Fabrikat: Zehnder  Artikelnummer: 527 007 210     Technische Daten   Zehnder ComfoSpot 50 Abmessungen Innen-/Außenwandhaube (H x B x T) 376 x 380 x 50 mm Außenwandstärke mind. 335 bis 900 mm Wand-Einbaurohr Ø 315 mm Länge 600 mm (optional 900 mm) Kernlochbohrung Ø ca. 340 mm Ventilatoren DC-Radiallüfter Filterklasse Zu-/Abluft ISO Coarse ≥ 70 % (G4) (optional Zuluft ISO ePM10 ≥ 60 % (F7)) Wärmetauscher Kreuzgegenstrom-Enthalpietauscher Wandhauben Innen-/Außenwandhaube aus überstreichbarem Kunststoff Gerätekern Expandiertes Polypropylen (EPP) Elektrischer Anschluss 230 VAC / 50 – 60 Hz Max. Stromaufnahme 0,07 A Leistungsaufnahme 5 W bis 15 W (Standby: < 1 W) Klappen Manuell bedienbare Klappen für Zu-und Abluft Schutzklasse II (Schutzisolierung) Schutzart IP11 Volumenstrom 15 - 25 - 40 - 50 m³/h Energieeffizienz bis zu 85% Wärmerückgewinnung bis zu 74% Feuchterückgewinnung Gewicht 6,0 kg (Gerät) / 5,0 kg (Laibung) Einsatzbereich - 20°C bis 40°C Frostschutzregelung ab -5 bis -15°C, dann schaltet das Gerät in Stand-by-Modus Steuerung 4 Lüfterstufen; Stand-by; Zuluft- oder Abluftbetrieb; Filtermeldung; Störmeldung; optionale Sensorsteuerung mittels Feuchte-, VOC- und CO2-Sensor       DiBT Produkt Zehnder ComfoSpot 50 Zulassungsnummer beantragt (Akten-zeichen III57-1.51.3 -15/15) Abluftvolumensrom Vab [m³/h] 15 ≤ VAb ≤ 50 Wärmebereitstellungsgrad ηWRG [-] 69% spezifische elektrische Leistungsaufnahme рel [W/(m³/h)] 0,22 Passivhaus-Zertifizierung Komponenten-ID 1195vs03 Einsatzbereich [m³/h] 15 - 25 Wärmebereitstellungsgrad ηWRG [-] 80% Spezifische elektrische Leistungs-aufnahme рel,spez [W/(m³/h)] 0,30 Feuchterückgewinnung ηX [-] 54% EU-Energieverbrauchskennzeichnung Energieeffizienzklasse * höchster Luftvolumenstrom [m³/h] 50 Schallleistungspegel LWA [dB(A)] 41 Schalldruckpegel in 3 m Abstand Schalldruckpegel [dB(A)] Leistungsstufe 1 5,2 Leistungsstufe 2 14,7 Leistungsstufe 3 23,2 Leistungsstufe 4 29

Zehnder Dachhaube 125 Steildach in schwarzfür Dachneigung 6 bis 60 GradZehnder Dachhaube für die praxisgerechte Dachdurchführung von Außenluft und Fortluft. Dank der Universal Dachpfanne fügt sich das Grundelement lückenlos als vollwertige Pfanne zwischen Beton oder Tonpfannen ein oder dient als Grundlage zur Aufnahme einer Orginalpfanne wie z.B. Frankfurter Pfanne, Tegalit, Creaton, Bieberschwanz. Durch die Neigungsverstellung von 6 bis 60 Grad Dachneigung integriert sich die Dachhaube dezent in die Dachoptik.Die Dachneigung kann durch eine Person, von außen und ohne Fixierung unter Dach am Sparren vorgenommen werden.Die Dachhaube besitzt eine Kondensatableitung über Dach. Dadurch eignet sie sich besonders für denEinsatz in der Fortluft. Durch die verstellbare Grundplatte, die auf den Lattenabstand angepasst  werden kann, die Dichtmanschette für den Anschluss an die Unterspannbahn sowie das gedämmte, flexible Anschlussrohr gehört eine aufwändige Montage der Vergangenheit an.Technische Daten:Material: Stahlblech mit Aluminium-ZinkbeschichtungOberfläche: Wetterfeste Pulverbeschichtung, seewasserbeständigFarbe: Schwarz, RAL 9005Empfohlene Luftmenge bei Nennlüftung: bis 200 m3/hDachneigung: von 6 bis 60 GradUniversaldachpfanne: Selbstklebende,butylbeschichtete Aluminiumpfanne (bleifrei)Typ: ZE Dachhaube 125 Steildach schwarz für Dachneigung 6 bis 60 GradFabrikat: Zehnder ComfosystemsArtikelnummer: 990 430 611Artikel auch verfügbar in roter Farbe :  Zehnder Dachhaube Steildach 125, kpl., rot, 6° - 60° Grad

Zehnder  Komfort-Lüftungsgerät ComfoAir 70  inkl.Feuchtesensor und Außenwandhaube KunststoffZehnder ComfoAir 70 ist ein dezentrales, kompaktes dezentrales Lüftungsgerät mit Wärmerückgewinnung und integriertem Enthalpietauscher. Das Lüftungsgerät eignet sich optimal  für den Einsatz bei Neubau sowie Renovierungen von Ein-/Zweizimmerwohnungen, Studenten- und Ferienappartements. Das Gehäuse besteht aus pulverbeschichtetem Aluminium und wärmebrückenfrei ausgeführt. Die Innenauskleidung besteht aus expandiertem Polypropylen (EPP) zur effizienten Wärme- und Schalldämmung. Die Außenwandhaube ist wählbar aus hochwertigem Kunststoff,Aluminum oder Edelstahl und mit der jeweiligen Außenwandfarbe bei Kunststoffhauben überstreichbar. Die Außenwandhaube in Edelstahl und Aluminium  in weiß verfügbar.Die Außen- und Fortluftführung kann über die Fensterlaibung gelöst werden. Dafür ist ein Laibungsmodul verfügbar, das in das Wärmedämmverbundsystem integriert wird.Die eingebauten Radiallüfter mit Gleichstrommotoren sind widerstandsfähig gegen externe Windlasten und ermöglichen einen sparsamen Betrieb mit hoher Energieeffizienz. Die Zu- und Abluftventilator sind getrennt voneinander regelbar und lassen sich in Verbindung mit einem weiteren Raumanschluss genau auf die Bilanzluftmenge einstellen.Wichtigster Teil des Zehnder ComfoAir 70 ist der groß dimensionierte Kreuzgegenstrom-Enthalpietauscher aus Kunststoff. Mit einem Wärmerückgewinnungsgrad von bis zu 90% und einer Feuchterückgewinnung von bis zu 84% wird für maximale Energierückgewinnung gesorgt. Im Gerät fällt kein Kondensat an. Es arbeitet bis ca. -5°C ohne Vorerwärmer und Frostschutzregelung.Die Bedienung erfolgt über eine an der Frontseite eingebaute Bedieneinheit. Es können vier Lüfterstufen, Automatik Funktion und Stand-by-Modus eingestellt werden. Das  Display zeigt Fehlermeldungen und notwendigen Filterwechsel an. Das Lüftungsgerät kann dank der optionalen Bedieneinheit ComfoLED auch aus der Ferne gesteuert werden,Zur Planung der Lüftungsanlage mit ComfoAir 70Zehnder ComfoAir 70 wird als anschlussfertiges Gerät für das 230 VAC Stromnetz mit Außenwandhaube geliefert.Das Wandeinbaurohr muss separat bestellt werden (für das Laibungsmodul nicht erforderlich). Standardmäßig ist Zehnder ComfoAir 70 für Wandstärke bis zu 600 mm konzipiert. Wandstärken größer als 600 mm benötigen ein Verlängerungsset (Länge = 300 mm) in Kombination mit einem runden Wandeinbaurohr der Länge = 900 mm optional als Zubehör erhältlich.Die Filter sind frontseitig, Abdeckhaube entfernen und ohne Werkzeug wechseln.Zehnder ComfoAir 70 wird an der Innenseite einer Außenwand montiert und hat eine direkte Außen- und Fortluftversorgung über ein isoliertes Wandrohr.Zuluft- und Abluftkanal sind voneinander getrennt, abgetragene Raumluft mit Viren oder Pollen kommt somit nicht in Verbindung mit gefilterter frischer Zuluft, was die Virenkonzentration in der Raumluft deutlich senken kann. Technische Daten Zehnder ComfoAir 70 Geräteabmessungen Innenwandhaube (B x H x T) Außenwandhaube (B x H x T) 440 x 660 x 145 mm 380 x 376 x 50 mm Außenwandstärke mind. 275 bis 900 mm Wand-Einbaurohr Ø 250 mm Länge 600 mm (optional 900 mm) Kernlochbohrung Ø ca. 270 mm Ventilatoren DC-Radiallüfter Filterklasse Zu-/Abluft ISO Coarse ≥ 70 % (G4) (optional Zuluft ISO ePM10 ≥ 60 % (F7)) Wärmetauscher Kreuzgegenstrom-Enthalpietauscher Gehäuse Aluminium pulverbeschichtet, RAL 9016, Feinstruktur matt Gerätekern Expandiertes Polypropylen (EPP) Elektrischer Anschluss 230 VAC / 50 - 60 Hz Max. Stromaufnahme 0,15 A Leistungsaufnahme 4 W bis 17 W (Standby: < 1 W) Schutzklasse II (Schutzisolierung) Schutzart IP20 Volumenstrom 15 - 25 - 40 - 60 m³/h Energieeffizienz bis zu 90% Wärmerückgewinnung bis zu 84% Feuchterückgewinnung Gewicht 22 kg (Gerät) / 3,8 kg (Laibung) Einsatzbereich    - 20°C bis 40°C Frostschutzregelung   ab -5 bis -15°C, dann schaltet Gerät in   Stand-by-Modus Steuerung   4 Lüfterstufen, Stand-by, Filter- und Störmeldung,   automatischer Klappenverschluss bei Stand-by-Modus,     optionale Sensorsteuerung mittels Feuchte-, VOC- und CO2-  Sensor Leckage (nach DIN 13141 Teil 8 -2006) Intern: 0,1% Extern: 0,9%

Zehnder Unterputz-Netzteil ComfoSpot Twin 40Zehnder Unterputz-Netzteil für ComfoSpot Twin 40 Zur Unterputz-Installation für die Stromversorgung von bis zu 6 ComfoSpot Twin40 Lüftern. Das Netzteil regelt die Spannung von 230 V auf 42 V. Es kann sechs ComfoSpot Twin40-Einheiten simultan mit Strom versorgen. Bei Installationen von mehr als sechs Geräten müssen weitere Netzteile installiert werden. Zusätzliche Netzteile können bei langen Verkabelungswegen an beliebigen Stellen direkt im Busnetz integriert werden.Typ: ZE Unterputz-Netzteil für ComfoSpot Twin 40Fabrikat: Zehnder ComfosystemsArtikelnummer: 527 006 460

Zehnder  Hutschienen-Netzteil für ComfoSpot Twin 40 Zur Installation im Verteilerschrank für die Stromversorgung von bis zu sechs ComfoSpot Twin40 Lüftern. Das Netzteil regelt die Spannung von 230 V auf 42 V. Es kann sechs ComfoSpot Twin40-Einheiten simultan mit Strom versorgen. Bei Installationen von mehr als sechs Geräten müssen weitere Netzteile installiert werden. Durch diese Positionierung sind die Netzteile gut zu warten und einfach zu erweitern. Bei dieser Installationsart gilt es zu beachten, dass ein weiterer Schlitz bzw. Kabelkanal in der Wand zum Sicherungskasten nötig ist.Typ: ZE Hutschienen-Netzteil für ComfoSpot Twin 40Fabrikat: Zehnder ComfosystemsArtikelnummer: 527 006 610

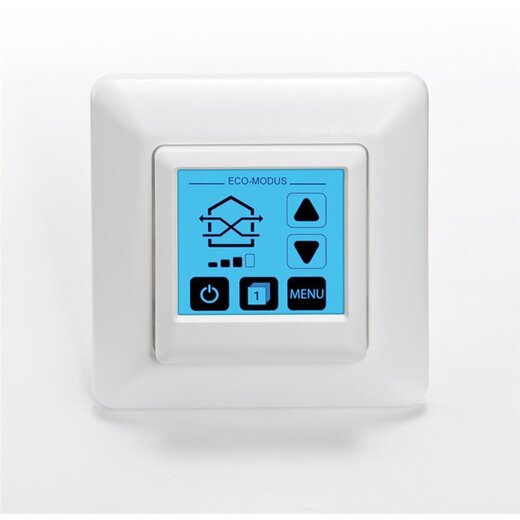

ZE Bedieneinheit TFT Twin Steuereinheit zur Regelung des dezentralen Lüftungsgerätes ComfoSpot Twin40 per Touchscreen Feld, mit Einbaurahmen.Einfache Bedienung multifunktionaler Steuerungsmöglichkeiten per Touch-Feld und Anzeige aller Eingaben über das energieeffizeinte LCD-Display. Der Luftvolumenstrom ist in vier Leistungsstufen eingeteilt. Sechs Modi sind  wählbar: Eco-ModusDas System wechselt paarweise die Luftförderrichtung in einem zeitlichen Intervall von 50 – 70 Sekunden, abhängig von der gewählten Lüfterstufe, so dass eine maximale Wärmerückgewinnung gewährleistet ist.Durchlüften-ModusDas System läuft durchgehend in eine Richtung, um eine schnelle Durchlüftung der Wohneinheit zu ermöglichen. Hierbei ist eine Wärmerückgewinnung nicht möglich. Schlaf-ModusDas System pausiert für 1 – 9 Stunden den Betrieb, so dass genug Zeit bleibt einzuschlafen. Die Dauer kann im Hauptmenü geändert werden. Nach Ablauf der Zeit wird zum letztmaligen aktiven Modus gewechselt.Sommer-ModusIm Sommer-Modus ist von 7:00 – 21:00 Uhr der Eco-Modus aktiv, um die kühle Luft in der Wohnung zu halten. Von 21:00 – 7:00 Uhr wird automatisch auf Durchlüften umgestellt, um das Haus mit kühler Nachtluft zu versorgen. Im Hauptmenü kann  der zeitliche Start- und Endpunkt des Eco-Modus um jeweils bis zu 3 Stunden vor oder zurück gestellt werden.Party-ModusIm Party-Modus wird die Wohneinheit mit maximaler Leistung durchlüftet, um den Mehrbedarf an Frischluft zu garantieren, wenn sich viele Personen in der Wohneinheit aufhalten.Stoßlüften-ModusIm Stoßlüften-Modus läuft das System mindestens 15 Minuten bis zu maximal 5 Stunden bei höchster Stufe im Wärmerückgewinnungs-Modus.Automatik-ModusDer Automatik-Modus wird verfügbar, sobald eine Lüfter-Einheit mit Sensorikausgestattet wird. Über den Automatik-Modus lässt sich das System vollautomatisch nach Temperatur und Feuchtigkeit steuern.individuelle Ansteuerung unterschiedlicher Lüfter-Gruppen möglich Anzeige des Lüftungsverhaltens Automatische Filterwechselanzeige Integrierter Betriebsstundenzähler Installation und Austausch der Steuereinheit über einfache Steckfunktion. Kompatibel mit dem Schalterprogramm gängiger Marken Busch,Gira, Jäger.Die Ansteuerung der ComfoSpot Twin40- Lüfter erfolgt über ein BUS- Leitungssystem. Die TOUCH Steuerung kann an einer beliebigen Stelle innerhalb des BUS-Netzes platziert werden. Es sind flexible Verlegungen in Reihe oder auch sternenförmig möglich. Die zu verlegenden Leitungen müssen 4-polig sein. Empfohlen wird eine Datenleitung vom Typ LiYY 4 x 0,75 mm2.Betriebsspannung V: 42 DCLeistungsaufnahme W: 2 (bei Befehlseingabe)Schutzart: IP 30Abmessungen mm: 50 x 50 x 46 (ohne Rahmen)Typ: ZE Bedieneinheit TFT TwinHersteller: Zehnder ComfosystemsArtikelnummer: 527 006 440
