Produktinformationen "Lüftungs-Set für eine 3-Zimmer Wohnung "
Dezentrales Lüftungssystem mit Maico-Lüftungsgeräten.

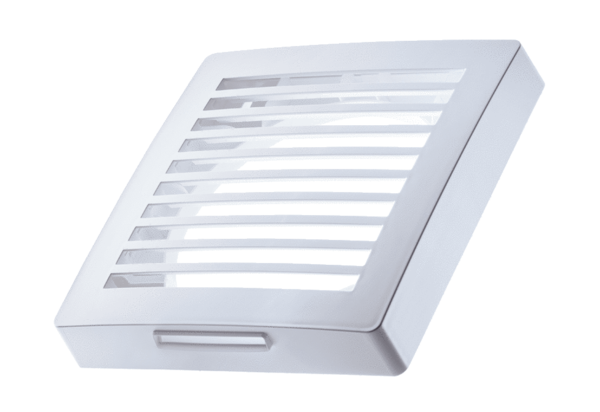

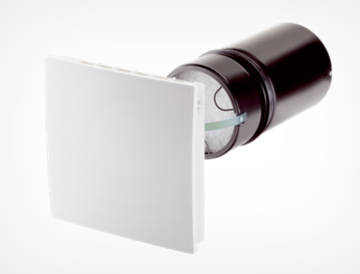

Die Kombination von Einzelraumlüftungsgeräten PP 45 für Zulufträume und PPB 30-Gerät für Ablufträume eignet sich optimal für ein dezentrales Lüftungssystem für Wohnungen auch im Sanierungsfall oder im Neubau.

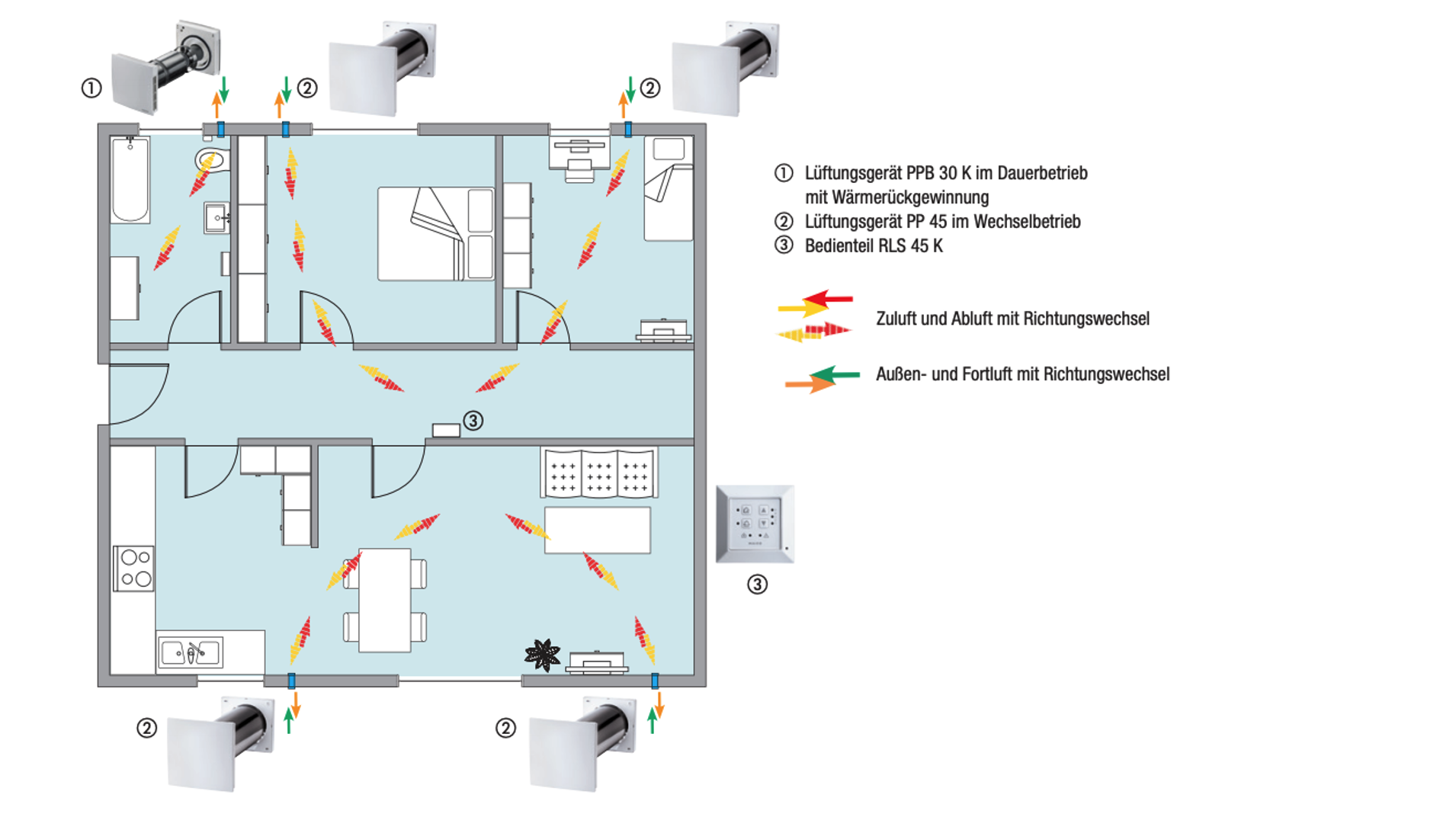

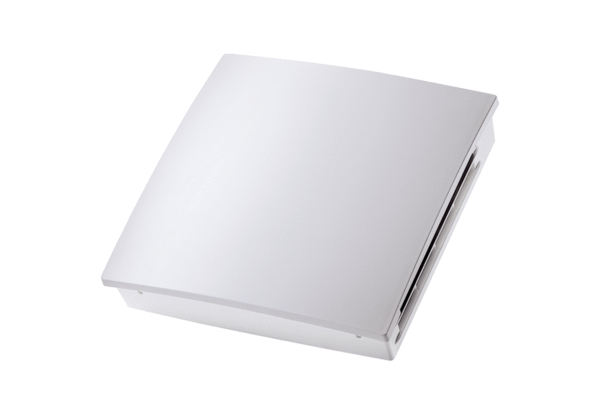

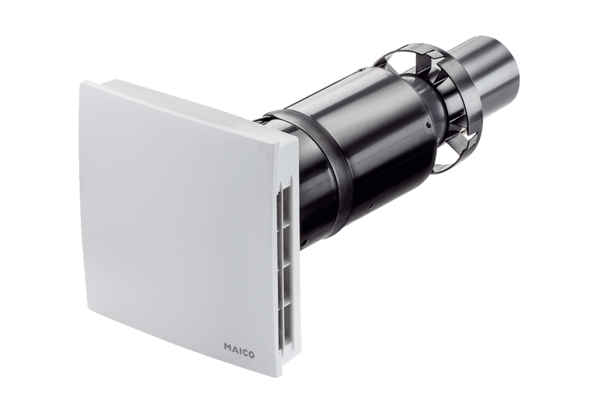

Die Funktionsweise eines kombinierten Systems mit PP 45 und PPB 30·

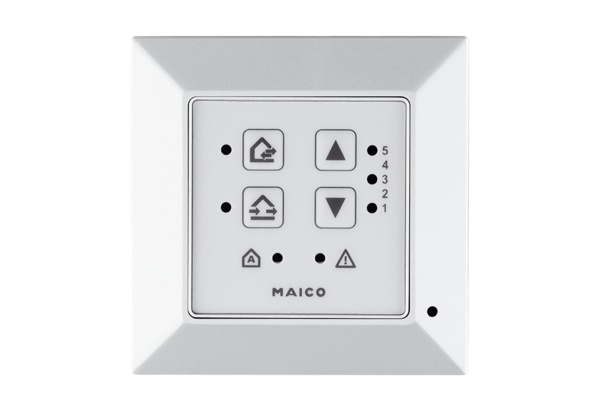

Die Geräte PP 45 sowie PPB 30 werden gemeinsam betrieben und je nach Bedarf unterschiedlich angesteuert. Bei höherem Feuchtigkeitsgehalt im Bad wird das PPB 30 automatisch im reinen Abluftbetrieb ohne Wärmerückgewinnung betrieben mit einem Fördervolumen von 45m3/h. Dieser Betrieb ist auch manuell aktivierbar durch einen Schalter/Taster. Zeitgleich werden die PP 45 Geräte im Zuluftmodus betrieben um einen Volumenstromausgleich mit frischer Luft zu gewährleisten. Sobald die Feuchtigkeit im Raum gesunken ist wechselt das System wieder in den Normalmodus. Die Steuerung RLS 45 K sorgt für ein Zu-und Abluftstromausgleich und somit für ein angenehmes, balanciertes Raumklima.
3 Betriebsprogramme: WRG-Lüftung, Querlüftung, Automatikbetrieb mit Sensor
Stoßlüftung
Einschlafmodus
mit einsteckbarem Feuchtesensor PP 45 HYI inklusive
Optional (bitte anfragen) :
· Kombination mit Abluftgeräten z. B. in Bad, WC, Küche Erweiterungsmodule
· Leistungsteil PP 45 LT
· EnOcean Modul PP 45 EO / Modbus
· Sensoren extern PP 45 HY, PP 45 C02, PP 45 VOC
Info: Die 12 VDC Stromleitung von der Steuerung zu den PP 45 ist gleichzeitig die Steuerleitung. 230 VAC werden an die Steuerung geführt und dort auf 12 V DC transformiert.
Lüftungsset mit 2 Ambientika wireless + Geräten von Südwind.optimal für die Nachrüstung in Einfamilienhäuser, Wohnungen | 230 V AC Spannung pro Lüfter | ohne zusätzliche Kabelverlegung zwischen den Lüftern | Funkverbindung (wireless) | flexible Schaltung und Systemlösungen | kontinuierliche Lüftung mit Wärmerückgewinnung in allen Räumen | optimal geeignet für SanierungenPro Gerät erhalten Sie eine Fernbedienung. Sie können Ihr System frei definieren und Änderungen durchführen.Paarweiser Betrieb zum optimalen LuftwechselMit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika wireless + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert
Mit dem Gerät wird ein SET G3 Filter mitgeliefert
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann kabellos mit bis zu 15 anderen Geräten verbunden werden. Die Frequenz ist mit 868 MHz die sicherste und zuverlässigste (ungefährliche Funkfrequenz)
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzen
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika wireless +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika wireless+ von Südwind
Artikel
Ambientika wireless+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.Die Kommunikationsleitungen zwischen den einzelnen Lüfter entfallen bei dem Wireless + Modell. Es wird nur eine Stromversorgung benötigt. Die Kommunikation zwischen der Lüfter erfolgt per Funkverbindung.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Lüftungsset mit 6 Ambientika advanced + Geräten von Südwind.optimal im Neubau von Einfamilienhäuser, Wohnungen | 230 V AC Spannung pro Lüfter | zusätzliche Kabelverlegung zwischen den Lüftern notwendig | Kabelverbindung | flexible Schaltung und Systemlösungen | kontinuierliche Lüftung mit Wärmerückgewinnung in allen Räumen | optimal geeignet für SanierungenMit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika advanced + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert
Mit dem Gerät wird ein SET G3 Filter mitgeliefert
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann per Kabel mit anderen Geräten verbunden werden.
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzen
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika advanced +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika advanced+ von Südwind
Artikel
Ambientika advanced+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Lüftungsset mit 4 Ambientika advanced + Geräten von Südwind.optimal im Neubau von Einfamilienhäuser, Wohnungen | 230 V AC Spannung pro Lüfter | zusätzliche Kabelverlegung zwischen den Lüftern notwendig | Kabelverbindung | flexible Schaltung und Systemlösungen | kontinuierliche Lüftung mit Wärmerückgewinnung in allen Räumen | optimal geeignet für SanierungenMit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika advanced + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert
Mit dem Gerät wird ein SET G3 Filter mitgeliefert
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann per Kabel mit anderen Geräten verbunden werden.
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzen
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika advanced +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika advanced+ von Südwind
Artikel
Ambientika advanced+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Das Ambientika Smart ist ein hochmodernes Lüftungsgerät, das sorgfältig entwickelt wurde, um die Luftqualität in Ihrem Wohnbereich zu optimieren. Es ist mit fortschrittlicher Technologie ausgestattet, die den Lüftungsprozess automatisiert und somit die Bedienung für Sie komfortabler macht.
Das Ambientika Smart dezentrale Lüftungsgerät verwendet vier integrierte Sensoren in der Inneneinheit:
einen internen Temperatursensor,
einen Feuchtigkeitssensor,
einen Dämmerungssensor
und einen VOC-Sensor.
Diese Sensoren messen kontinuierlich die Bedingungen in Ihrem Wohnbereich und passen die Lüftung entsprechend an.
Der Temperatursensor misst die aktuelle Raumtemperatur und hilft dabei, die perfekte Wärmeregulierung zu erzielen. Der Feuchtigkeitssensor erkennt die Feuchtigkeit im Raum und steuert die Lüftung, um ein gesundes und angenehmes Innenklima zu gewährleisten. Der Dämmerungssensor passt die Lüftungsintensität je nach Lichtverhältnissen an und hilft dabei, Energie zu sparen.
Ein besonders bemerkenswertes Merkmal ist der VOC-Sensor, der flüchtige organische Verbindungen erkennt. Auch wenn dieser Sensor nicht direkt CO2 misst, bietet er eine sehr gute Annäherung an die Messung von Kohlendioxid, indem er andere Luftqualitätsindikatoren erkennt.
Ein besonderer Punkt des Ambientika Smart ist seine Fähigkeit, seine eigenen Messwerte mit Informationen aus einer Online-Datenbank einer nahegelegenen Wetterstation zu vergleichen. Das bedeutet, dass das Gerät bei der Steuerung der Belüftung nicht nur die Bedingungen in Ihrem Zuhause berücksichtigt, sondern auch das aktuelle Wetter draußen einbezieht.
Das Gerät nutzt einen intelligenten SMART Modus, der auf einer Kombination von Bedingungen basiert. Sollten die Innentemperatur über 24°C, die Außentemperatur über 20°C sein und die Außentemperatur unter der Innentemperatur liegen, schaltet das Gerät in den „Sommermodus“. In diesem Modus arbeitet es ausschließlich im FREE COOLING Modus ohne Wärmerückgewinnung, um eine angenehme Kühle zu gewährleisten.
Dank eines Dämmerungssensors aktiviert das Ambientika Smart bei Dunkelheit im Raum automatisch einen flüsterleisen Nachtmodus, der für eine unauffällige und störungsfreie Belüftung sorgt.
Eine zusätzliche Funktion ist der "Außer Haus"-Modus. In diesem Modus ist das Produkt ausgeschaltet, doch bei Überschreitung eines Feuchtigkeitswertes von 60%, den der integrierte Sensor misst, schaltet das Gerät in den Wärmerückgewinnungsmodus mit Geschwindigkeit 1. In diesem Modus ist der Dämmerungssensor deaktiviert.
Ein weiteres herausragendes Merkmal des Ambientika Smart ist das LUFTFLUSSSYSTEM mit auswählbarer Richtung. Dies ermöglicht Ihnen, die optimale Seite Ihres Hauses für die einströmende Luft auszuwählen, um eine effiziente und gezielte Belüftung zu erreichen.
Zusätzlich bietet das Ambientika Smart zahlreiche weitere Einstellungsmöglichkeiten, die Ihnen eine maßgeschneiderte Steuerung der Lüftung in Ihrem Zuhause ermöglichen.Dieses Lüftungsgerät ist per App steuerbar:
Wie funktioniert die APP des Ambientika Smart Lüfters? -> zur Beschreibung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika smart von Südwind
Das Gerät ermöglicht eine kabellose Verbindung mit anderen Geräten, welche dann über Ihren Router kommunizieren. Bei der erstmaligen Inbetriebnahme können Sie mithilfe von Bluetooth Lüfterzonen einrichten (wie z.B. Tag- und Nachtbereich) und jedem Gerät einen Namen zuweisen. Eine bestehende Internetverbindung ist hierbei unerlässlich.
Mit dem Gerät wird ein SET G3 Filter mitgeliefertMit der Ambientika App können Sie aus verschiedenen Einstellungen und Programmen wählen.
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann kabellos mit bis zu 15 anderen Geräten verbunden werden. Die Frequenz ist mit 868 MHz die sicherste. (ungefährliche Funkfrequenz)Überprüfen Sie bitte ob Sie noch weitere Geräte (Funksteckdosen, Ablesestation z.B.) im Wohnraum haben, die mit einer 868 MHz Frequenz arbeiten um Signalstörungen zu vermeiden.
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzenKann mit geringem Aufwand als Ersatz für eine bestehende, zu ersetzende Lüftung eingesetzt werden.
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Südwind Ambientika wireless + Lüftungsgeräte mit Wärmerückgewinnung im Komplettset mit allen notwendigen Komponenten. Die Geräte werden per mitgelieferten Fernbedienung gesteuert und kommunizieren miteinander per Funk, somit ist keine Kabelverlegung zwischen den einzelnen Geräteeinheiten notwendig. Die Geräte können an eine 230 V Hausspannung angeschlossen werden und benötigen kein zusätzliches Netzteil.
Das wireless + Modell von Südwind hat einen integrierten Feuchte- und Dämmerungssensor. Mithilfe des Feuchtesensors können verschiedene Modi betrieben werden, wie der Automatikmodus und Überwachungsmodus, somit ist eine manuelle Regelung durch den Betreiber nicht notwendig.
Für Bäder und WC’s können die Geräte als eigenständige Systeme definiert werden und im Überwachungsmodus betrieben werden. Dabei wird der Feuchtigkeitswert erfasst und der Lüfter passt seinen Betrieb an, um die Feuchtigkeit aus dem Raum zu fördern.
Weitere Informationen zu Ambientika Lüftungsgeräten
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika smart von Südwind
Artikel
Ambientika smart
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Lüftungsset mit 4 Ambientika wireless + Geräten von Südwind.optimal im Neubau von Einfamilienhäuser, Wohnungen | 230 V AC Spannung pro Lüfter | keine zusätzliche Kabelverlegung zwischen den Lüftern notwendig | Funkverbindung | flexible Schaltung und Systemlösungen | kontinuierliche Lüftung mit Wärmerückgewinnung in allen Räumen | optimal geeignet für SanierungenMit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika wireless + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert
Mit dem Gerät wird ein SET G3 Filter mitgeliefert
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann per Funk mit anderen Geräten verbunden werden.
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzen
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika wireless +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika advanced+ von Südwind
Artikel
Ambientika wireless+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Lüftungsset mit 2 Ambientika advanced + Geräten von Südwind.optimal für die Nachrüstung in Einfamilienhäuser, Wohnungen | 230 V AC Spannung pro Lüfter | ohne zusätzliche Kabelverlegung zwischen den Lüftern | Kabelverbindung zwischen den Lüftern zur Kommunikation | flexible Schaltung und Systemlösungen | kontinuierliche Lüftung mit Wärmerückgewinnung in allen Räumen | optimal geeignet für SanierungenPro Gerät erhalten Sie eine Fernbedienung. Sie können Ihr System frei definieren und Änderungen durchführen.Paarweiser Betrieb zum optimalen LuftwechselMit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika advanced + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert
Mit dem Gerät wird ein SET G3 Filter mitgeliefert
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann per Kabel mit bis zu 15 anderen Geräten verbunden werden.
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzen
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika wireless +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika advanced+ von Südwind
Artikel
Ambientika advanced+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177373
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Lüftungsset mit 8 Ambientika advanced + Geräten von Südwind.optimal im Neubau von Einfamilienhäuser, Wohnungen | 230 V AC Spannung pro Lüfter | zusätzliche Kabelverlegung zwischen den Lüftern notwendig | Kabelverbindung | flexible Schaltung und Systemlösungen | kontinuierliche Lüftung mit Wärmerückgewinnung in allen Räumen | optimal geeignet für SanierungenMit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika advanced + von Südwind
Mit jedem Gerät wird eine Fernbedienung mitgeliefert.
Mit dem Gerät wird ein SET G3 Filter mitgeliefert
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann per Kabel mit anderen Geräten verbunden werden.
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzen
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika advanced +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika advanced+ von Südwind
Artikel
Ambientika advanced+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Das Südwind Ambientika wireless + Lüftungsgerät mit Wärmerückgewinnung ist eine Komplettlösung für eine effektive Belüftung von Einzelräumen oder als Teil eines Lüftungssystems. Das Gerät wird mit einer Fernbedienung geliefert und ist kabellos mit bis zu 15 anderen Geräten vernetzbar, wobei die Frequenz mit 868 MHz eine sichere Funkfrequenz bietet.
Das Lüftungsgerät verfügt über einen Feuchtigkeitssensor und Dämmersensor, mit denen verschiedene Modi wie der Automatikmodus und Überwachungsmodus betrieben werden können, um die Feuchtigkeit aus dem Raum zu fördern. Das Gerät ist energiesparend und verfügt über einen Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%.
Das Gerät ist einfach zu bedienen und kann über eine Zeitschaltuhr oder Wandschalter gesteuert werden. Es ist kompakt, aus hochwertigen Materialien gefertigt und in einem ansprechenden Design gestaltet. Das Gerät verfügt über doppelte Filter, die einfach zu entfernen und zu reinigen sind, sowie einen elektronisch gesteuerten Motor, der geräuscharm arbeitet.
Das Produkt enthält eine Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor, SET G3 Filter, minimalistische Außenhaube, Installationsschablone und Gebrauchsanweisung. Es ist einfach zu installieren und kann auch als Ersatz für eine bereits vorhandene Entlüftung verwendet werden.
Mit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika wireless + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert
Mit dem Gerät wird ein SET G3 Filter mitgeliefert
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann kabellos mit bis zu 15 anderen Geräten verbunden werden. Die Frequenz ist mit 868 MHz die sicherste. (ungefährliche Funkfrequenz)Überprüfen Sie bitte ob Sie noch weitere Geräte (Funksteckdosen, Ablesestation z.B.) im Wohnraum haben, die mit einer 868 MHz Frequenz arbeiten um Signalstörungen zu vermeiden.
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzen
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Südwind Ambientika wireless + Lüftungsgeräte mit Wärmerückgewinnung im Komplettset mit allen notwendigen Komponenten. Die Geräte werden per mitgelieferten Fernbedienung gesteuert und kommunizieren miteinander per Funk, somit ist keine Kabelverlegung zwischen den einzelnen Geräteeinheiten notwendig. Die Geräte können an eine 230 V Hausspannung angeschlossen werden und benötigen kein zusätzliches Netzteil.
Das wireless + Modell von Südwind hat einen integrierten Feuchte- und Dämmerungssensor. Mithilfe des Feuchtesensors können verschiedene Modi betrieben werden, wie der Automatikmodus und Überwachungsmodus, somit ist eine manuelle Regelung durch den Betreiber nicht notwendig.
Für Bäder und WC’s können die Geräte als eigenständige Systeme definiert werden und im Überwachungsmodus betrieben werden. Dabei wird der Feuchtigkeitswert erfasst und der Lüfter passt seinen Betrieb an, um die Feuchtigkeit aus dem Raum zu fördern.
Weitere Informationen zum Ambientika wireless +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika wireless+ von Südwind
Artikel
Ambientika wireless+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.Die Kommunikationsleitungen zwischen den einzelnen Lüfter entfallen bei dem Wireless + Modell. Es wird nur eine Stromversorgung benötigt. Die Kommunikation zwischen der Lüfter erfolgt per Funkverbindung.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Lüftungsset mit 8 Ambientika wireless + Geräten von Südwind.optimal für Einfamilienhäuser, Wohnungen | 230 V AC Spannung pro Lüfter | ohne zusätzliche Kabelverlegung zwischen den Lüftern | Funkverbindung (wireless) | flexible Schaltung und Systemlösungen | kontinuierliche Lüftung mit Wärmerückgewinnung in allen Räumen | optimal geeignet für SanierungenPro Gerät erhalten Sie eine Fernbedienung. Sie können Ihr System frei definieren und Änderungen durchführen.Mit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika wireless + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert
Mit dem Gerät wird ein SET G3 Filter mitgeliefert
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann kabellos mit bis zu 15 anderen Geräten verbunden werden. Die Frequenz ist mit 868 MHz die sicherste und zuverlässigste (ungefährliche Funkfrequenz)
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzen
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika wireless +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika wireless+ von Südwind
Artikel
Ambientika wireless+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Lüftungsset mit 6 Ambientika wireless + Geräten von Südwind.optimal für Einfamilienhäuser, Wohnungen | 230 V AC Spannung pro Lüfter | ohne zusätzliche Kabelverlegung zwischen den Lüftern | Funkverbindung (wireless) | flexible Schaltung und Systemlösungen | kontinuierliche Lüftung mit Wärmerückgewinnung in allen Räumen | optimal geeignet für SanierungenPro Gerät erhalten Sie eine Fernbedienung. Sie können Ihr System frei definieren und Änderungen durchführen.Mit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika wireless + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert
Mit dem Gerät wird ein SET G3 Filter mitgeliefert
Verfügt über einen Feuchtigkeitssensor
Verfügt über einen Dämmersensor
Möglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und Programmen
Das Gerät kann kabellos mit bis zu 15 anderen Geräten verbunden werden. Die Frequenz ist mit 868 MHz die sicherste und zuverlässigste (ungefährliche Funkfrequenz)
Das Gerät ist auch für das Badezimmer geeignet
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Kompakt, vielseitig und einfach zu nutzen
Geeignet für Einzelraumlösungen oder Lüftungsysteme
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Abwechselnder Umkehrfluß
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).
Einfaches Lüftungssystem ohne notwendige Kanäle
Die Geräte mit direkter Luftabfuhr müssen an den außen liegenden Mauern eines Gebäudes angebracht werden und verfügen über ein Einbaurohr in der Länge zwischen 250 und 500 mm
Filter und Wärmetauscher sind einfach abzunehmen und zu reinigen
Ohne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika wireless +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.
Montagehinweise
Die Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.
Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.
Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante).
Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.
Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.
Technische Details Ambientika wireless+ von Südwind
Artikel
Ambientika wireless+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube
233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177380
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.Die Kommunikationsleitungen zwischen den einzelnen Lüfter entfallen bei dem Wireless + Modell. Es wird nur eine Stromversorgung benötigt. Die Kommunikation zwischen der Lüfter erfolgt per Funkverbindung.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Mit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika advanced + von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert Mit dem Gerät wird ein SET G3 Filter mitgeliefertVerfügt über einen FeuchtigkeitssensorVerfügt über einen DämmersensorMöglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und ProgrammenDas Gerät kann mit bis zu 15 anderen Geräten per Kabel verbunden werdenDas Gerät ist auch für das Badezimmer geeignetWärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Geeignet für Einzelraumlösungen
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).Einfaches Lüftungssystem ohne notwendige KanäleFilter und Wärmetauscher sind einfach abzunehmen und zu reinigenOhne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika advanced +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.MontagehinweiseDie Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante). Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.Technische Details Ambientika advanced+ von Südwind
Artikel
Ambientika solo+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 40 m³/h / 60 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,9 / 4,2 W / 5,5 / 6,7 W
Schutzart
IP 44
Netzzuleitung
3/5 x 1,5 mm²
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
horizontal
Material
Kunststoff
Klappe
automatisch
Nennweite
160 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube
250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 dB(A) / 25 dB(A) / 28 dB(A) / 30 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177373
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Bedienungsmöglichkeiten und Funktionen der Ambientika wireless und advanced Modelle
BADLÜFTER für 15 m² Fläche mit einem Rohrdurchmesser von 100mmDas Gerät ist für Badezimmer / WC bis zu 15m² Fläche entwickelt worden. Die Timer-Taste ermöglicht die Funktion des Abluftmodus für 20 Minuten im maximalen Abluftbetrieb. Nach Ablauf der Zeit schaltet sich das Gerät zurück in den zuvor eingestellten Betrieb.Mit integrierter Sensortechnik und Fernbedienung
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher inklusive Feuchtigkeits- und Dämmersensor
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika advanced + Badlüfter von Südwind
Mit dem Gerät wird eine Fernbedienung mitgeliefert Mit dem Gerät wird ein SET G3 Filter mitgeliefertVerfügt über einen FeuchtigkeitssensorVerfügt über einen DämmersensorMöglichkeit der Auswahl zwischen unterschiedlichen Einstellungen und ProgrammenDas Gerät kann mit bis zu 15 anderen Geräten per Kabel verbunden werdenDas Gerät ist auch für das Badezimmer geeignetWärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Geeignet für Einzelraumlösungen
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit für Fördervolumen bis zu 30 m3/h
Länge PVC Rohr 500mm
Abwechselnder Betrieb von Lufteinfuhr und Luftabfuhr
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden. Wo eine Verlängerung notwendig ist, kann die maximale Länge der Leitung 2,5 Meter betragen (ein 90˚-Knick inklusive).Einfaches Lüftungssystem ohne notwendige KanäleFilter und Wärmetauscher sind einfach abzunehmen und zu reinigenOhne großen Aufwand als Ersatz für eine bereits vorhandene und auszuwechselnde Entlüftung zu verwenden
Weitere Informationen zum Ambientika advanced +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Steuerung einzelner Funktionen per mitgelieferter Fernbedienung.
Positionierung
Das Gerät wird für den Betrieb im Badezimmer oder WC empfohlen. Optimal für die Nachrüstung, sowie für den Neubau.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.MontagehinweiseDie Wandstärke muss mindestens 250 mm betragen. Die Wandhülse ist an der Innen- und Außenwand putzbündig abzuschließen und kürzbar. Die im Lieferumfang enthaltene Wandhülse ist 500 mm lang. Sollte eine Verlängerung des Lüftungsrohres notwendig sein, ist das bis zu einer Länge von 2,5 m möglich.Vorhänge oder Ähnliches sollten sich nicht in der unmittelbaren Nähe des Montageortes des Lüfters befinden. Das könnte negative Auswirkungen auf die Funktionsweise des Gerätes haben.Bestmögliche Höhe für den Einsatz beträgt 2,3 m (gemessen an der Unterkante). Netzstrom muss vor Beginn im Bereich der Lüftermontage abgeschaltet werden.Sie benötigen entsprechendes Befestigungsmaterial (Dübel & Schrauben) und Werkzeug.Technische Details Ambientika advanced+ von Südwind
Artikel
Ambientika solo+
Ausführung
Standardausführung
Fördervolumen
10 m³/h / 20 m³/h / 30 m³/h
Drehzahlsteuerbar
-
Reversierbarkeit
Ja
Wirkungsgrad keramischen Wärmerückgewinnung
75-93 %
Spannungsart
Wechselstrom
Bemessungsspannung
230 V
Netzfrequenz
50 Hz
Nennleistung
3,2 - 5,9 W
Schutzart
IP 44
Einbauort
Wand
Einbauart
Aufputz / Unterputz
Einbaulage
fast horizontal mit einem Gefälle von 1-2 ° nach außen
Material
Kunststoff
Klappe
automatisch
Nennweite
100 mm
Breite
212 mm Außenwandbefestigung inklusive Wetterhaube233 mm Innenwandbefestigung inklusive Design Abdeckhaube
Höhe
212 mm Außenwandbefestigung inklusive Wetterhaube
250 mm Innenwandbefestigung inklusive Wetterhaube
Tiefe
54 mm Außenwandbefestigung inklusive Wetterhaube
42 mm Innenwandbefestigung inklusive Wetterhaube
Fördermitteltemperatur bei IMax
40 °C
Betriebstemperatur
-20 °C bis +50 °C
maximale relative Luftfeuchtigkeit Φe
80 %
Schalldruckpegel
20 - 24 dB(A) Abstand 3 m, Freifeldbedingungen
Verpackungseinheit
1 Stück
EAN
4893273177373
Montage an der Wand
Kernlochbohrung von mindestens 102 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
wichtiger Hinweis: Beim Zusammenschluss mehrerer Gerate ist zu beachten, dass die Werte für die Feuchtigkeits- und Dämmerungssensoren von der ersten angeschlossenen Lüftereinheit erfasst werden. Bei Systemen mit sehr langer Verdrahtung oder bei Vorhandensein von vielen elektrischen Geräten, die Signalstörungen bewirken können, abgeschirmte Kabel. Ein 120-Ohm-Abschlusswiderstand an die Klemmen 3 und 4 des letzten SLAVE an.
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Wichtige Zusatzinformationen
Beim Einbinden von mehreren Geräten in ein System empfängt nur die MASTER-Einheit Befehle von der Steuereinheit. Die Sensoren der Master-Einheit erfassen die Bedingungen der Umgebung des Lüfters und steuern den Rest des System entsprechend an.
Die Anzeige-LED der MASTER-Lüftereinheit signalisiert alle 3000 Betriebstunden zur Erinnerung an die Wartung der Geräte. Führen Sie die Wartung durch um das Gerät wieder in den herkömmlichen voll funktionsfähigen Betrieb zurückzusetzen. Der Filteralarm wird zurückgesetzt indem auf der Fernbedienung die Filter-Taste (F) gedrückt wird.
Das Modell SOLO arbeitet autonom und muss nicht manuell geregelt werden, geeignet für Einzelraumlösungen
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika solo + von Südwind
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Geeignet für EinzelraumlösungenDurchmesser der Wandhülse 160mmKernlochbohrung von 162mm mindestens notwendig. Größere Bohrungen müssen ausgeschäumt werden.
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden
ECO und SOLO+ haben dieselben Funktionen, der SOLO+ ist optimiert im Bereich der Lager, läuft deshalb ruhiger. Die Ventilatoreinheit ist hinter dem Wärmetauscher positioniert und der Filterwechsel kann ohne Werkzeug durchgeführt werden.
Weitere Informationen zum Ambientika solo +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.Technische Daten
Luftfluss bei maximaler Geschwindigkeit
60 m3/h
Wirkungsgrad der keramischen Wärmerückgewinnung
93 %
Geräuschpegel bei max. Geschwindigkeit (3m)
24 dB(A)
Geräuschpegel bei min. Geschwindigkeit (3m)
20 dB(A)
Betriebstemperatur
-20 °C... + 50°C
Leistung
3,9- 6,7 W
Filterklasse
G3
Stromversorgung
230 V - 50 Hz
Schutzklasse
IP 44
Abmessung Innenblende
250x233x42
Abmessung Außenblende
212x212x54
Wandstärken
250-500 mm
Wichtige ZusatzinformationenFür den solo+ wird keine Konfiguration benötigt. Das Gerät enthält keine Sensortechnik und wir vom Betreiber eingestellt, mithilfe der Schalter am Lüfter (an / aus) und für die Regelung der Geschwindigkeitsstufen.Es wird empfohlen die Filter und den keramischen Wärmetauscher im Abstand von drei Monaten zu reinigen. Der angesammelte Staub kann mithilfe eines Staubsaugers und trockenen Tuchs entfernt werden.Der Austausch der Filter sollte stattfinden sobald eine Beeinträchtigung des Luftstroms bemerkt wird. Spätestens zwei Jahren sollten die Filter ausgetauscht werden. Es wird empfohlen die Filter einmal jährlich zu wechseln. Ersatzfilter finden Sie in unserem Onlineshop.Innen- und Außenabdeckungen, Abdeckgitter und Lüfterrad sollte in regelmäßigen Abständen gereinigt werden. Mit einem trockenen Tuch ohne zusätzliche Reinigungsmittel.
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
Fragen zum Produkt? Technische Dokumentation benötigt?
Helios KWL EC 45-160 Verso Geräteeinheit
Der Helios EcoVent Verso KWL EC 45 ist ein Lüftungsgerät auf dem Markt, dass technisch alle Anforderungen an dezentralen Lüftungsanlagen erfüllen kann. Eine Vielzahl technischer Funktionalitäten, ermöglicht die individuelle Anpassung der Lüftung jederzeit. Besonders beim KWL EC 45 von Helios ist der geringe Wartungsaufwand, ausgezeichnete Volumenleistung bei einem extrem niedrigen Geräuschpegel. KWL EC 45 ermöglicht eine benutzerfreundliche Bedienung des eingesetzten Steuerelements. Der Helios EcoVent Verso KWL EC 45 ist ein international preisgekröntes Produkt in den Kategorien Industriedesign.Die Helios KWL EC 45 -160 eignet sich bestens für Gebäudesanierungen. Das Modell mit dem geringeren Durchmesser erfüllt alle technischen Anforderungen wie das Ursprungsmodell KWL EC 45 mit dem Durchmesser von 180mm. Die 160mm Variante ist kompatibel mit KWL 45 Produkten zur Steuerung und Bedienung. Beachtet müssen die verschiedenen Durchmesser für die Innen-und Außenblenden und Wandhülsen.Der Helios EcoVent Verso zählt zu den Besten seiner Klasse, es können damit komfortabel und energieeffizient Einzelräume be- und entlüftet werden. Der EcoVent Verso zeichnet sich durch einen leisen und äußerst effizienten Betrieb aus, aufgrund ideal abgestimmten Kombination aus energieeffizientem EC-Ventilator, Keramik-Wärmespeicher und Strömungsgleichrichter. Beim Helios EcoVent Verso arbeiten zwei Geräte im Gegentakt und bilden ein funktionierendes Lüftungssystem. Mehrere installierte EcoVent Verso ermöglichen den benötigten Luftaustausch nach DIN 1946-6. Ø 160mm
Lüftereinheit mit folgenden Komponenten
Design-Innenblende mit Filter
keramischem Wärmeübertrager
Strömungsgleichrichter
Schutzgitter außen
EC-Axialventilator mit Schutzgitter
Auszugshilfe (Litze)
EPP-Halbschalengrundkörper
Ø 160mm-Version
Verschiedene Lösungen möglich als Rundkanal oder mit Laibungselement
Technische Daten
Wärmebereitstellungsgrad nach DiBt
bis 88%
Volumenstrom pro Gerät:
bis 45 m³/h
Spannungsversorgung
12 V DC SELV
Schutzart
IP 20
Leistungsaufnahme:
1,6 - 4,5 W
Schalldruckpegel
3m Abstand: 14- 34 dB(A)
Schallleistungspegel
52 dB bei 45 m³/h nach VO 1254/2014 EU
Normschallpegeldifferenz
Fassade 44 / Laibung 47 (zusätzliche Schalldämmung möglich)
Energieeffizienzklasse
A+ EU-Verordnung Nr. 1254/2014
Durchmesser
Ø 160mm
Länge
Motor und Keramik: 245 mm
Mindesteinbaulänge
inkl. Blenden: 300 mm
Fabrikat:
HELIOS
Typ:
KWL EC 45-160
Artikelnummer:
09361
Gewicht
2.80 kg
Set-Typ
Bezeichnung
Inhalt
Komplettset
besteht aus der Geräteeinheit KWL EC 45 und dem Rohbauset Fassade KWL 45 RSF
Geräteeinheit• Design-Innenblende mit Filter• keramischem Wärmeübertrager• Strömungsgleichrichter• Schutzgitter außen• EC-Axialventilator mit Schutzgitter• Auszugshilfe (Litze)• EPP-HalbschalengrundkörperRohbauset Fassade• Rohbauset Wandeinbauhülse (DN 180) aus Kunststoff• Putzdeckel für Innen und Außen• Fassadenblende aus Edelstahl• Hilfsmittel zur Montage
Geräteeinheit
KWL EC 45
Geräteeinheit• Design-Innenblende mit Filter• keramischem Wärmeübertrager• Strömungsgleichrichter• Schutzgitter außen• EC-Axialventilator mit Schutzgitter• Auszugshilfe (Litze)• EPP-Halbschalengrundkörper
Rohbauset Laibung
KWL 45 RSL
• Kunststoff-Wandeinbauhülse• Putzdeckel für Innen und Außen• 500 mm EPP-Laibungskanal• Edelstahl-Wandgitter• Montagematerial
Rohbauset Fassade
KWL 45 RSF
• Rohbauset Wandeinbauhülse (DN 180) aus Kunststoff• Putzdeckel für Innen und Außen• Fassadenblende aus Edelstahl• Hilfsmittel zur Montage
Das Kompakte dezentrale Wohnraumlüftungsgerät ist ein effizientes Gerät zur Belüftung und Wärmerückgewinnung von Wohnräumen. Das Set besteht aus einer Lüfter-Einheit, einer Wärmetauscher-Einheit, einem Einschubrohr mit einer Länge von 500 mm, einer Schallschutz-Innenblende mit Staubfilter, einer Schallschutz-Außenblende aus weißem Kunststoff, sowie zwei Putzdeckeln.
Das Gerät verfügt über einen Wärmebereitstellungsgrad von bis zu 91% (bei einem Durchschnitt von 83%) und benötigt eine Eingangsspannung von 42 DC. Die Schutzart ist IP42 und die Schutzklasse II. Der Normschallpegelunterschied Dn,w beträgt zwischen 40 und 44 dB. Das Gerät ist CE-konform und hat ein Gewicht von 4,6 kg.
Das Gerät ist in vier Stufen einstellbar, mit einem Volumenstrom von 18 m3/h in Stufe 1, 28 m3/h in Stufe 2, 38 m3/h in Stufe 3 und 46 m3/h in Stufe 4. Der Schalldruckpegel variiert zwischen 11 dB(A) in Stufe 1 und 33 dB(A) in Stufe 4. Die Leistungsaufnahme variiert zwischen 0,8 W in Stufe 1 und 4,0 W in Stufe 4. Die spezifische Eingangsleistung beträgt zwischen 0,09 W/m3/h in Stufe 1 und 0,17 W/m3/h in Stufe 4.
Das Gerät ist für eine Kernbohrung mit einem Durchmesser von 162 mm ausgelegt und erfordert eine Mindestwandstärke von 280 mm und eine optimale Wandstärke von 360 mm. Es wird empfohlen, den Montagekleber ICV160MK zu verwenden, um das Gerät sicher und stabil zu montieren. Das Gerät wird ohne Steuerung geliefert, sodass eine separate Steuerung erworben werden muss, um das Gerät vollständig zu betreiben.Technische Daten
Wärmebereitstellungsgrad, ηmax.
91 %
Wärmebereitstellungsgrad, η∅ERP
83 %
Eingangsspannung (V)
42 DC
Schutzart
IP42
Schutzklasse
II
Normschallpegeldifferenz Dn,w (dB)
40 / 44 d
Zulässige Betriebstemperatur (°C)
- 20 bis +60
Kernbohrungsdurchmesser (mm)
162
Mindestwandstärke (mm)
280
Optimale Wandstärke (mm)
360
Gewicht (kg)
4,6
Konformität
CE
Stufe 1
Stufe 2
Stufe 3
Stufe 4
Volumenstroma (m3/h)
18
28
38
46
Schalldruckpegelb [dB(A)]
11
19
28
33
Leistungsaufnahme (W)
0,8
1,4
2,6
4,0
spezifische Eingangsleistungc (W/m3/h)
0,09
0,10
0,14
0,17
a) Bei paarweisem Betrieb
b) Ermittelt in 2 m Abstand unter Freifeldbedingungen im Zuluftbetrieb
c) Ohne Netzteil
d) Mit Schalldämmset ICV1603K
e) Mit verkürzter Lüfter-Einheit und Außenhaube
Kompaktes dezentrales Wohnraumlüftungsgerät komplett, ohne Steuerung. Bestehend aus:1 x Lüfter-Einheit1 x Wärmetauscher-Einheit1 x Einschubrohr 500 mm1 x Schallschutz-Innenblende mit Staubfilter1 x Schallschutz-Außenblende aus Kunststoff weiß 2 x PutzdeckelBitte ICV160MK Montagekleber verwenden. (1 St. = 1 Komplettset)"Der iconVent 160 von Pluggit im Überblickgutes Preis-Leistungs-Verhältnis Einfache Montage in die Außenwand ohne komplexen Einbau von RohrenNachrüstbare Feuchtesensoren zur optimalen Luftwechselrate und Feuchtigkeitsanteil im RaumSaubere und pollenfreie, aerosolfreie Raumluft durch integrierte FilterWärmerückgewinnungsgrad von bis zu 81,6% zur höheren EnergieeffizienzVier Lüftungsprogramme für einen steuerbaren Betrieb der LüftungsanlageReinigung und Wartung ohne Werkzeug oder durch Fachpersonalgute Schalldämmeigenschaften als Laibungsset 60 oder mit Schalldämmelement 3KSteuerung des iconVent 160 von PluggitEs wird eine zusätzliche Steuereinheit benötigt.Lüftungssteuerung mit Automatikbetrieb als Beispiel:
Steuerung des Volumenstroms in vier Leistungsstufenintegrierte Feuchtesensoren ermöglichen die automatische Regulierung der FeuchteIntegrierte Filterwechselanzeige (LED zur Filterwechselanzeige blinkt)4 Betriebsmodi möglich: Automatik- Modus; Winter- Modus; Sommer-Modus und Schlaf- Modus:Technische Daten Pluggit iconVent 160
Montage
Außenwand
Netzspannung
230 V / 50 Hz
Eingangsspannung [V]
12 DC SELV
Spezifische Eingangsleistung [W/m³/h]
0,14
Anschlüsse
6 Funktionseinheiten, erweiterbar auf 12
Lüftungsstufen
4
Leistungsaufnahme je Stufe [W]
Stufe 1: 0,9 Stufe 2: 1,1 Stufe 3: 1,6 Stufe 4: 2,8
Luftleistung [m³/h]
Stufe 1: 16Stufe 2: 22Stufe 3: 30Stufe 4: 43
Normschallpegeldifferenz [dB]
40 / 44 (mit optionalem Schalldämmelement 3K)
Schallwerte [dB(A)]
Stufe 1: <14Stufe 2: <20Stufe 3: <32Stufe 4: <35
Ventilatoren (paarweise)
12V DC Axial Lüfter mit Drehrichtungsumkehr
Wärmebereitstellungsgrad, η∅ [%]
81,6
Wärmetauscher
Keramik
Schutzart
IP 22
Durchmesser [mm]
160
Kernbohrungsdurchmesser [mm]
162
Optimale Wandstärke [mm]
ab 315
Mindestwandstärke (bei Verwendung einer Außenhaube aus Metall) [mm]
280
Gewicht [kg]
4,6
Größe der Außenblende [mm]
197 x 205 x 46 (BxHxT)
Größe der Innenblende [mm]
190 x 214 x 40 (BxHxT)
zulässige Betriebstemperatur [°C]
-20 .... 60
Filter
ISO Coarse 45 % gemäß ISO 16890 (G3 gemäß DIN EN 779:2012)
iconVent 170 - Touch Steuerung Unterputz Innovative Steuerung mit Touch-Display inkl. Unterputz-Netzteil 42 V für bis zu 6 Lüfter (1 St. = 1 VPE = 1 Steuerung)
