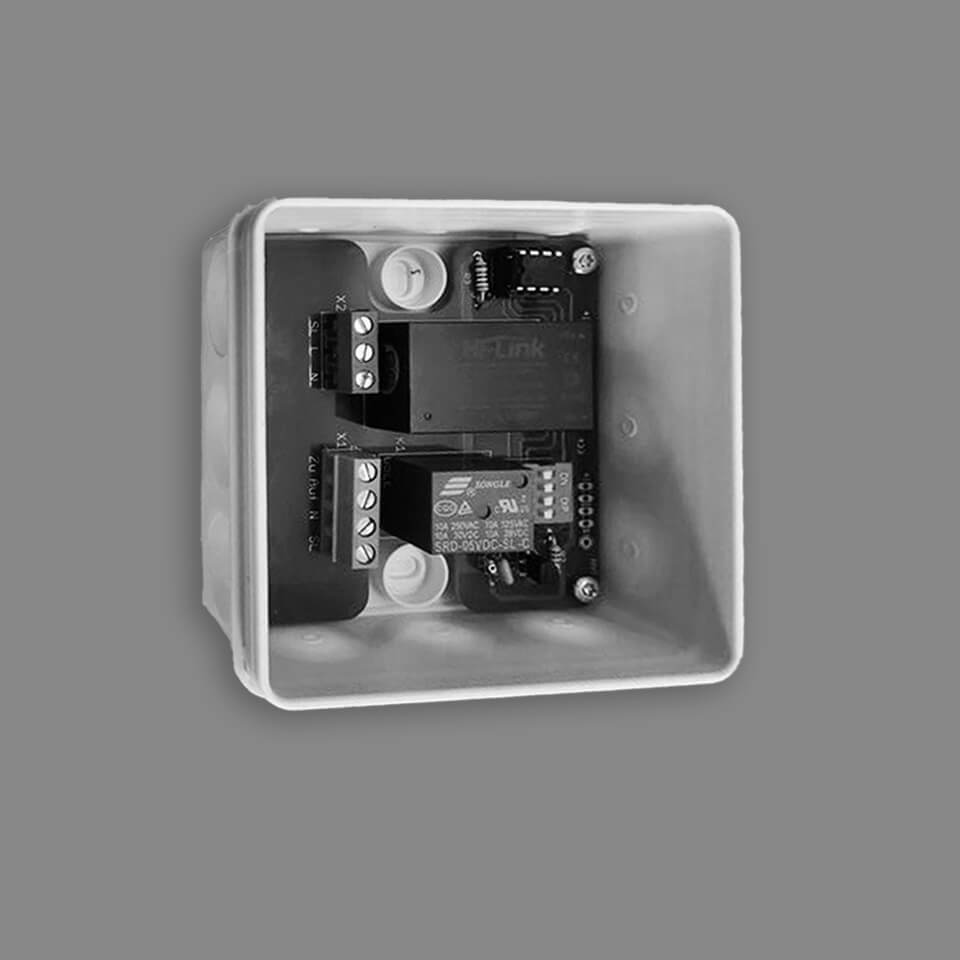

Produktinformationen "Zeitverzögerung für das Lüftungsgerät solo+"
Wenn Sie mehrere SOLO-Lüfter mit der Taupunktsteuerung steuern möchten, können Sie jeden zweiten Lüfter zeitverzögert einschalten, um den besten Effekt der Querlüftung zu erzielen. Die Abzweigdosen von Südwind ermöglichen diesen Effekt.
Das Modell SOLO arbeitet autonom und muss nicht manuell geregelt werden, geeignet für Einzelraumlösungen
Lieferumfang:
Lüftereinheit mit Wandhülse, Innenblende, Wärmespeicher
SET G3 Filter
Minimalistische Außenhaube
Installationsschablone
Gebrauchsanweisung
Merkmale des Ambientika solo + von Südwind
Wärmetauscher aus Keramik mit einem Wirkungsgrad von bis zu 93%
Geeignet für EinzelraumlösungenDurchmesser der Wandhülse 160mmKernlochbohrung von 162mm mindestens notwendig. Größere Bohrungen müssen ausgeschäumt werden.
Aus stabilen, hochqualitativen Materialien und in ansprechendem Design
Doppelte Filter, getrennt für Luftein- und -austritt, leicht abzunehmen und zu reinigen
Kein Ablauf für Kondenswasser notwendig
Steuerbare Geschwindigkeit mit einer Leistung bis zu 60 m3/h
Länge PVC Rohr 500mm
Abwechselnde Luft An- und -absaugung
Elektronisch gesteuerter Motor (Brushless)
Energiesparend
Geräuscharmer Betrieb
Nach außen kann das Einbaurohr mit einem Rohr gleichen Durchmessers auf bis zu drei Meter verlängert werden
ECO und SOLO+ haben dieselben Funktionen, der SOLO+ ist optimiert im Bereich der Lager, läuft deshalb ruhiger. Die Ventilatoreinheit ist hinter dem Wärmetauscher positioniert und der Filterwechsel kann ohne Werkzeug durchgeführt werden.
Weitere Informationen zum Ambientika solo +
Bedienung
Hauptschalter zum Ein- und Ausschalten + Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Gerät kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
Positionierung
Bei mehren Geräten sollte darauf geachtet werden, dass die Einheiten soweit wie möglich voneinander entfernt montiert werden. So wird der ganze Wohnraum belüftet, für den optimalsten Effekt . Ein Gerät deckt ca. 30m² Wohnraum ab.
Aufbau
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der Innenwand des zu belüftenden Raums angebracht wird, aus einem Einbaurohr, in dem der Wärmetauscher aus Keramik und die Filter angebracht sind sowie einer externen Wetterschutzabdeckung mitsamt einer Wandbefestigung.
Funktion
Der Wohnraumlüfter kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von außen angesaugte Frischluft ab, um diese zu erwärmen. Das Produkt muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm verkürzt werden.Technische Daten
Luftfluss bei maximaler Geschwindigkeit
60 m3/h
Wirkungsgrad der keramischen Wärmerückgewinnung
93 %
Geräuschpegel bei max. Geschwindigkeit (3m)
24 dB(A)
Geräuschpegel bei min. Geschwindigkeit (3m)
20 dB(A)
Betriebstemperatur
-20 °C... + 50°C
Leistung
3,9- 6,7 W
Filterklasse
G3
Stromversorgung
230 V - 50 Hz
Schutzklasse
IP 44
Abmessung Innenblende
250x233x42
Abmessung Außenblende
212x212x54
Wandstärken
250-500 mm
Wichtige ZusatzinformationenFür den solo+ wird keine Konfiguration benötigt. Das Gerät enthält keine Sensortechnik und wir vom Betreiber eingestellt, mithilfe der Schalter am Lüfter (an / aus) und für die Regelung der Geschwindigkeitsstufen.Es wird empfohlen die Filter und den keramischen Wärmetauscher im Abstand von drei Monaten zu reinigen. Der angesammelte Staub kann mithilfe eines Staubsaugers und trockenen Tuchs entfernt werden.Der Austausch der Filter sollte stattfinden sobald eine Beeinträchtigung des Luftstroms bemerkt wird. Spätestens zwei Jahren sollten die Filter ausgetauscht werden. Es wird empfohlen die Filter einmal jährlich zu wechseln. Ersatzfilter finden Sie in unserem Onlineshop.Innen- und Außenabdeckungen, Abdeckgitter und Lüfterrad sollte in regelmäßigen Abständen gereinigt werden. Mit einem trockenen Tuch ohne zusätzliche Reinigungsmittel.
Montage an der Wand
Kernlochbohrung von mindestens 162 mm durchführen. Erforderlichen Abstände zur Wand und Decke müssen beachtet werden. (siehe Abbildung 1).
Wichtiger Hinweis: Es kann sich Kondenswasser im Lüftungsrohr bilden, so ist bei der Kernlochbohrung ein Gefälle von ca.1-2 % nach außen vorzusehen. Ein Wandeinbaugehäuse ermöglicht eine Öffnung in der Außenwand,somit kann eine Kernlochbohrung erspart werden. Besonders geeignet für Neubauten und größeren Sanierungsmaßnahmen. Die Wandhülse mit Durchmesser 160mm kann direkt in den Wandmauerstein von Südwind eingesetzt werden, mit entsprechendem Gefälle.
Schmutzdeckel für die Rohbauphase für beide Öffnungen. Rohr einfach einschieben. (Abbildung 5). Einbaurohr mit der Innen- und Außenwand putzbündig abschließen.
Mithilfe der mitgelieferten Installationsschablone die Bohrlöcher für den Lüfter sowohl an der Innenwand als auch an der Außenwand machen (Abbildung 6).
Löcher bohren und Dübel einsetzen.
Schmutzdeckel entfernen von der Seite auf der Außenwand (Abbildung 1).
Wetterhaube abnehmen von der Außenwandbefestigung (Abbildung 2).
Außenwandbefestigung mit der Wand verschrauben (Abbildung 3).
Wetterhaube einrasten (Abbildung 4).
Montage Hauptgerät
Gehäuse von der Innenwandbefestigung vorischtig lösen. Vorsichtig mit einem Schlitzschraubendreher am Gehäuse oben drücken und die Klappe vorsichtig öffnen.(Abbildung 5). Die Klappe ist nun geöffnet.
Abdeckung des Klemmblocks abnehmen (Abbildung 6).
Durch die Kabelführung den Netzkabel ziehen (Unterputz) und Innenwandbefestigung mit der Wand verschrauben (Abbildung 7 und 7A).
Beim Aufputzanschluss das Netzstromkabel folgendermaßen einführen,(Abbildung 7B) durch die Innenwandbefestigung.
Netzstromkabels gemäß dem Schaltplan (Siehe Abbildung) verbinden und zusätzliche Sicherung des Kabels mit der Kabelklemme durchführen (Abbildung 8).
Lüfter mit Wärmespeicher einführen (Abbildung 11) und festmachen (Abbildung 12).
Designabdeckung nach oben klappen und einrasten (Abbildung 17 und 18).
